Draadplugmeter

Our company can customise the nominal diameter 0.8mm-300mm metric (M), American (UN , UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), British (BSW, BSF), Japanese standard PT, German standard RP (DIN2999), G-tube buckles, square buckles (Rectangle), R buckles ( Rd DIN405), Gekarteld, trapezoidal (TR, Acme, Stub Acme), gascilinder (PZ, W), Taper (NPT, NPTF, Z, BKG, R, RB, RC, RP, PT, ZG, WKG, BSPT, Anpt, PTF, PTF, enz.), Pijplasgas (G, PF, PSP, BSP, BSP, BSP, BSP, BSP, BSP, BSP, ETCE), BSP, BSP, BSP, ENCT ENCT.) ST -draaddraadmeter, fiets (batterijauto) Speciale draadmeter (B, BC), elektrische apparaten Speciale draad (1BA, 2BA, 3BA, 4BA, 5BA, enz.), Klepdraad (5V1, 8V1, enz.) 80 ° Draadmaandingen (PG7, PG9, PG11, PG13.5, PG16, PG16, PG21, PG29, PG36 PG48) API Standard Gages, API Oil Pipe Thread Gages, API Taper Gages, Sucker Rod Thread Gages (CyG13-10, Cyg16-10, Cyg19-10, Cyg22-10, Cyg25-10, Cyg29-10,

KGG32-10, KGG36-10, KGG40-10), Oil Pipe Draadmeter (LP, TBG, UP TBG, CSG, LCSG, NC).

Precisiemeetdefinitie en kernfuncties van thread -stekkers

Storaen’s thread plug -meters zijn essentiële metrologische tools die zijn ontworpen om de dimensionale nauwkeurigheid van interne schroefdraden te verifiëren, wat zorgt voor naleving van internationale normen en optimale mechanische prestaties. Als een kritieke draad meten meten, definiëren onze oplossingen precisie door een dual-function GO/No-Go-ontwerp, catering tot diverse draadtypen-van metrische en inch-gebaseerde profielen tot gespecialiseerde BSP-draadmeters en BSPP-draadmeters voor pijpsystemen.

Precisie definiëren bij inspectie

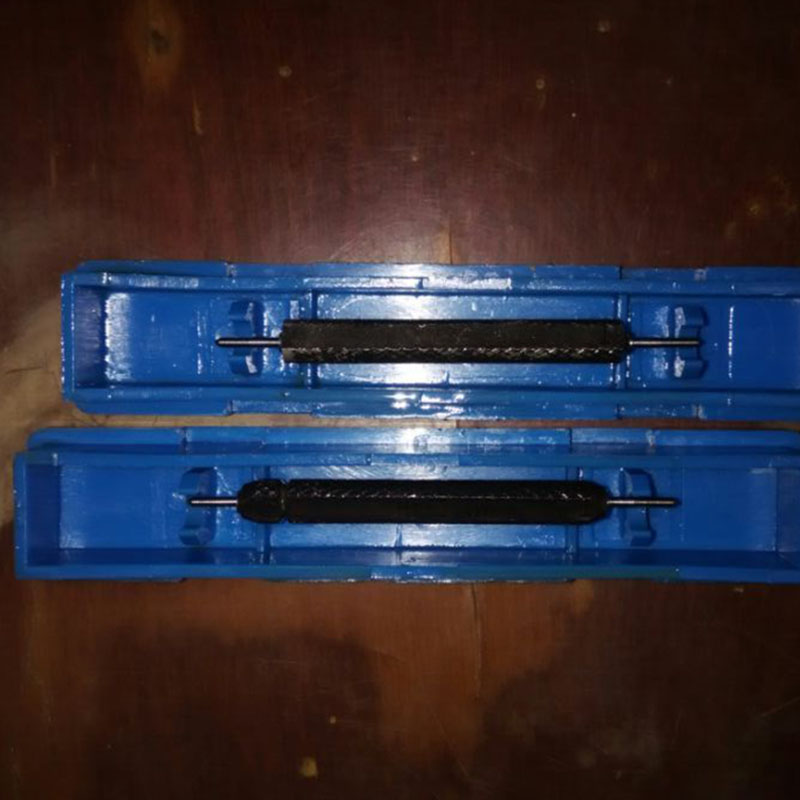

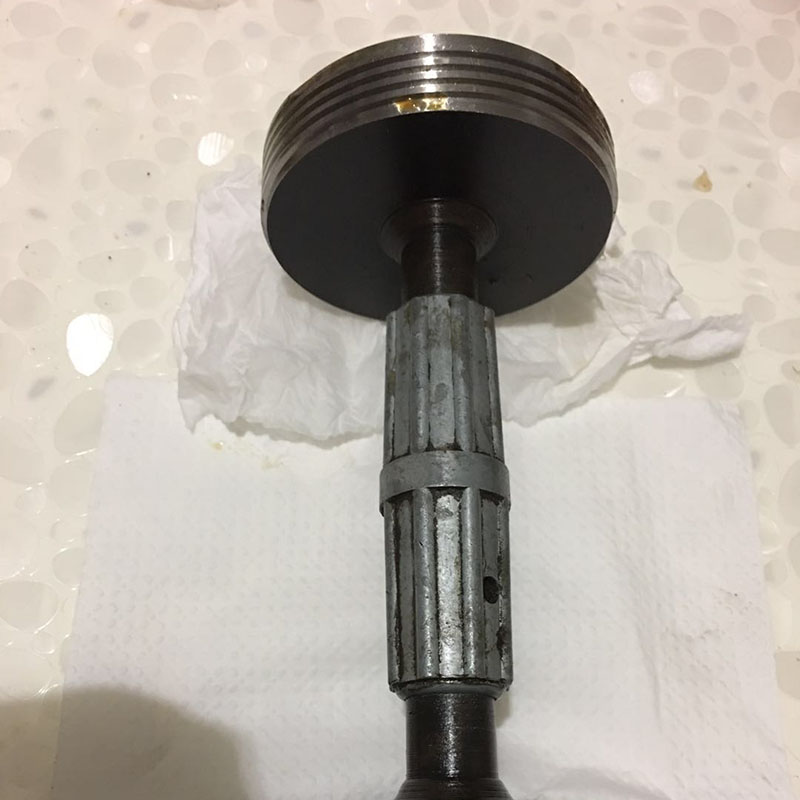

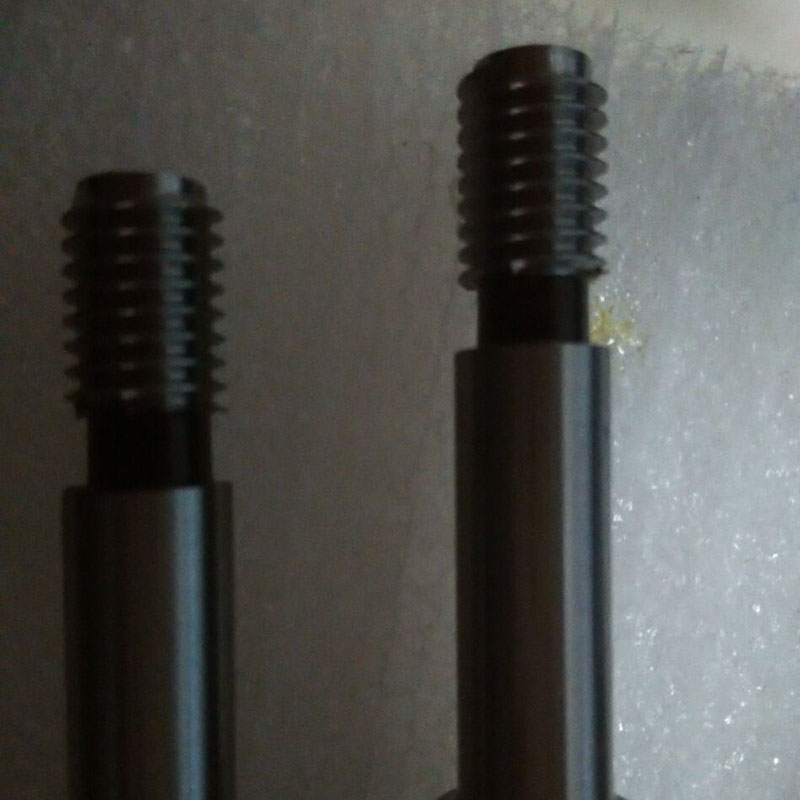

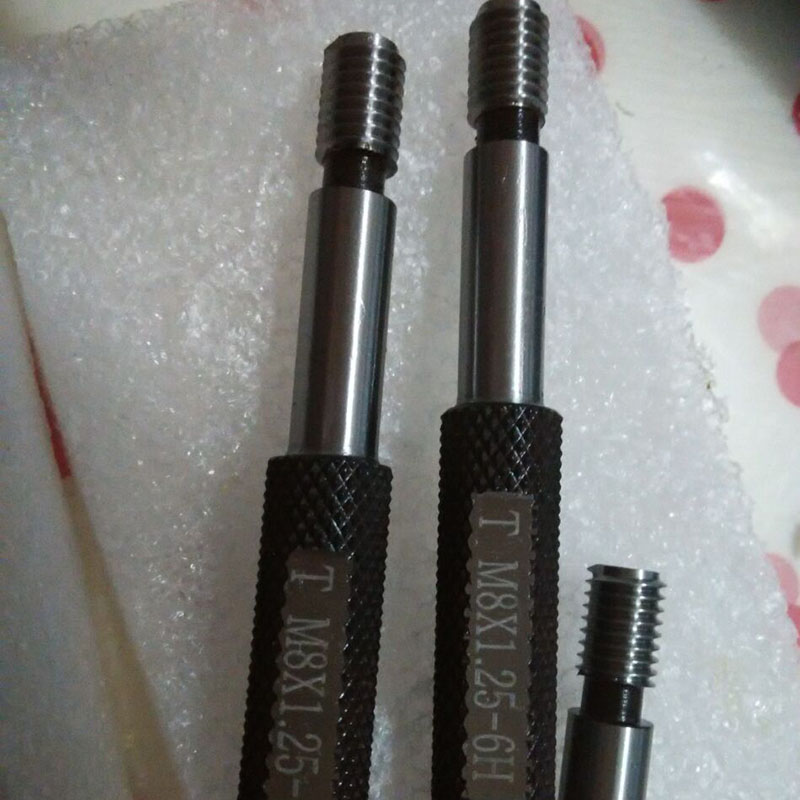

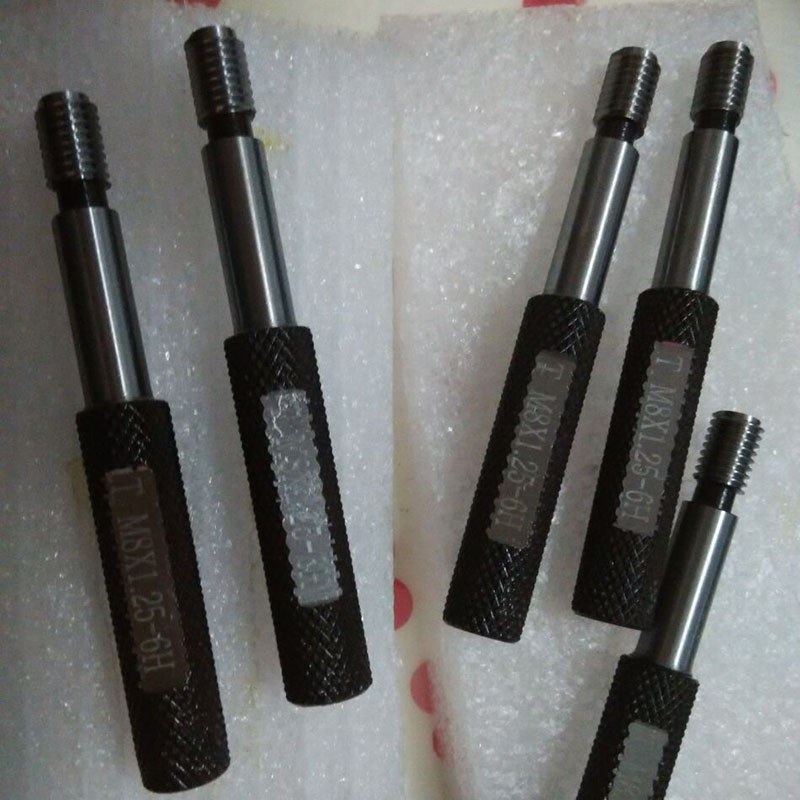

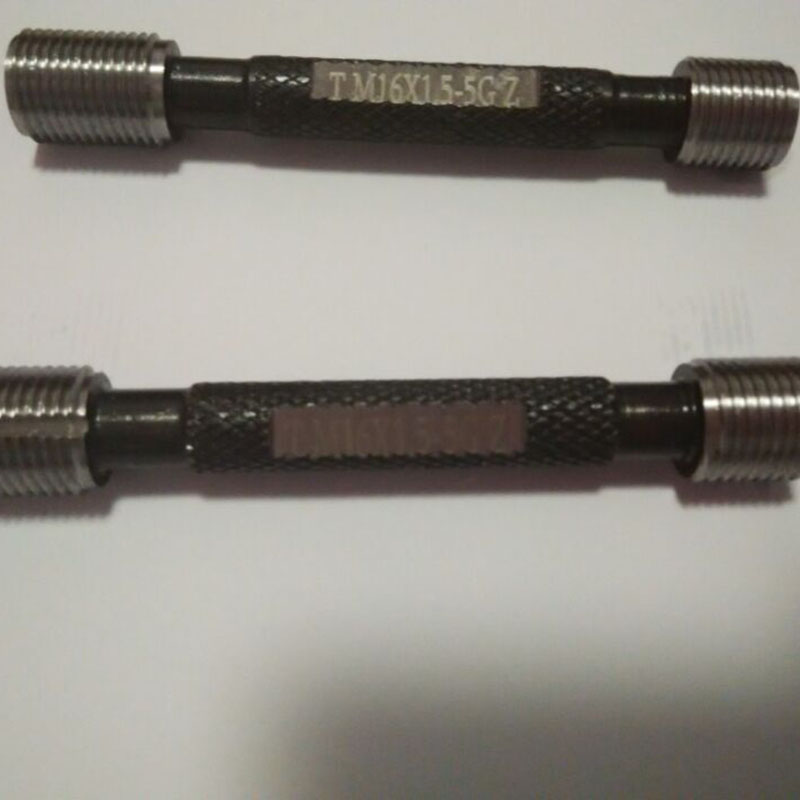

Een thread-plugmeter dient als een binair verificatietool: het uiteinde "Go" moet soepel door de interne draad gaan en bevestigen dat deze voldoet aan de minimale materiaalconditie (nominale grootte minus toegestane tolerantie), terwijl het "No-Go" -uiteinde niet moet binnenkomen, zodat de thread de maximaal toegestane tolerantie niet overschrijdt. Dit ontwerp elimineert een subjectieve oordeel en biedt objectieve resultaten voor kritieke parameters zoals pitchdiameter, draadhoek (bijv. 60 ° voor metriek, 55 ° voor BSP) en pitch. De meters van Storaen houden zich aan de standaardreferenties van de draadmeter, zoals ISO 965-3, ASME B1.2 en DIN 13, waardoor de traceerbare nauwkeurigheid in de industrieën wordt gegarandeerd.

Kernfuncties voor diverse toepassingen

Uitgebreide dekking van het type draad

Onze schroefdraadmeters zijn geschikt voor een breed spectrum van schroefdraadprofielen:

Metrische threads (M-serie): ideaal voor algemeen industrieel gebruik, met precisiegraden tot 6 uur voor strakke tolerantietoepassingen zoals automotive motorcomponenten.
BSPP (parallel) & BSPT (taps toelopende) schroefdraden: ontworpen voor lekbestendige pijpverbindingen in hydraulische systemen (BSPP) en gaspijpleidingen (BSPT), wat zorgt voor naleving van ISO 7-1 en BS EN 10226-normen.
NPT -schroefdraden: aangepaste oplossingen voor conische pijpdraden per ASME B1.20.1, cruciaal voor de integriteit van de olie- en gassector.

Efficiëntie in kwaliteitscontrole

Het intuïtieve GO/No-Go-mechanisme vermindert de inspectietijd tot 50% in vergelijking met handmatige meetmethoden, waardoor het onmisbaar is voor productielijnen met een hoog volume. Door onmiddellijk niet-conforme threads te markeren, minimaliseert onze threadmeter-tool de kosten van het herwerk en voorkomt dat defecte componenten doorgaan naar assemblage-een essentiële functie in de productie van ruimtevaartbevestiging of productie van medische apparaten, waarbij risico’s op het gebied van draadfout catastrofaal zijn.

Materiaal- en ontwerpduurzaamheid

Gemaakt van hoog koolstofstofstaal (verhard tot 60hrc+) of wolfraamcarbide, storaen’s draadplugmeters weerstaan slijtage en behouden dimensionale stabiliteit, zelfs in hoge temperatuur of schurende omgevingen. De oppervlakteafwerking (RA ≤ 0,05 μm) zorgt voor een soepele insertie, waardoor zowel de meter als het werkstuk worden beschermd tegen schade tijdens herhaald gebruik.

Vertrouwen in Storaen voor kritische draadbeveiliging

Of het nu gaat om interne threads in automotive -transmissies, het verifiëren van BSPP -verbindingen in industriële hydraulica of het waarborgen van de naleving van NPT -threads in energie -infrastructuur, Storaen’s draadplugmeters leveren ongeëvenaarde precisie en betrouwbaarheid. Door de rigoureuze therapietrouw te combineren met de standaard van de draadmeter met veelzijdig ontwerp voor globale draadtypen, stellen we fabrikanten in staat om een zero-defecte productie te bereiken-één thread tegelijk.

Technische specificaties en productieprocessen van threadplugmeters

Storaen’s threadplugmeters zijn precisie-ontwikkelde metrologische tools die zijn ontworpen om te voldoen aan de veeleisende eisen van interne threadinspectie, het combineren van gedetailleerde technische specificaties met rigoureuze productieprocessen om nauwkeurigheid, duurzaamheid en naleving van wereldwijde normen te waarborgen. Als een vertrouwde leverancier van schroefdraaddraadmeters en BSP -draadmeters, leveren we oplossingen die uitmuntendheid definiëren in draadmeting voor industrieën, variërend van automotive tot ruimtevaart.

Technische specificaties: Precisie gedefinieerd voor elke toepassing

Maat- en draadtype dekking

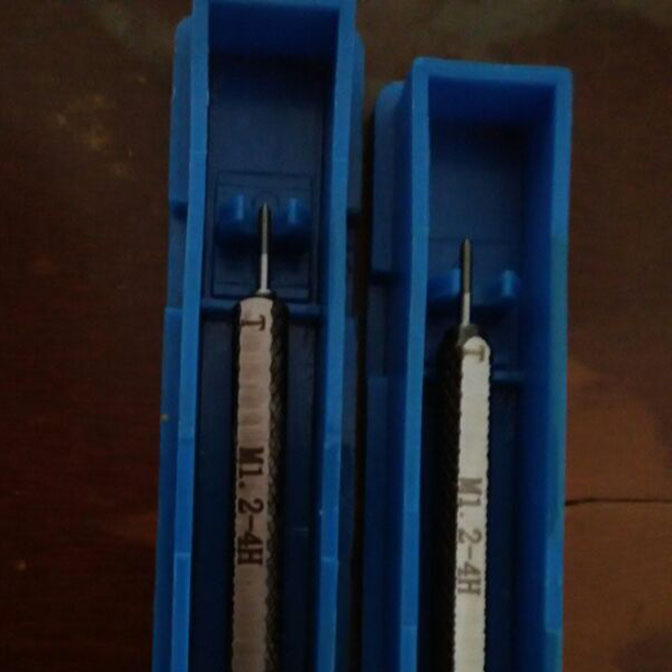

Onze thread plug-meters overspannen een veelzijdig nominale diameterbereik van 0,8 mm (M1) voor micro-precisiecomponenten tot 300 mm (M300) voor zware industriële draden, die geschikt zijn voor diverse profielen:

Metrische threads (ISO): cijfers 4h tot 8H, ideaal voor algemene engineering (bijv. M20 × 1,5-6H);
BSPP & BSPT-threads: Parallel (BSPP, ISO 7-1) en taps toelopende (BSPT, BS EN 10226) varianten voor lekbestendige pijpverbindingen, inclusief maten zoals G1/2 en R1/4;
Gespecialiseerde typen: aangepaste oplossingen voor NPT, ACME en eigen threads, waardoor compatibiliteit met standaardreferenties van threadplugmeter wordt gewaarborgd, zoals ASME B1.2 en DIN 13.

Nauwkeurigheid en tolerantiebeheersing

Beschikbaar in precisieklassen H6 tot H9 (met H6 als de hoogste kwaliteit), bereiken onze meters nauwkeurigheid op micronniveau (bijv. ± 0,0015 mm voor M10 × 1.0). Elke thread meetmeter is gekalibreerd tegen traceerbare normen, vergezeld van een certificering die verband houdt met nationale metrologie -instituten (bijv. NIST, PTB), waardoor de naleving van ISO 9001 -kwaliteitssystemen wordt gewaarborgd.

Materiaal- en oppervlakte -afwerking

Gemaakt van hoog koolstof gereedschapsstaal (verhard tot 60hrc+) of wolfraamcarbide voor extreme slijtvastheid, ons draadmetergereedschap heeft een spiegelachtige RA 0,05 μm oppervlakteafwerking om wrijving tijdens het inbrengen te minimaliseren. Optionele tin -coatings verbeteren de corrosieweerstand in harde omgevingen, waardoor de levensduur met 25%wordt verlengd.

Productieprocessen: vakmanschap in elke stap

Computerondersteund ontwerp (CAD)

Het proces begint met 3D -modellering van threadparameters – pitch, flankhoek en tolerantiezones – die geavanceerde software gebruiken om afstemming met klantspecificaties en standaardvereisten voor threadplugmeters te garanderen. Gespecialiseerde modules verwerken complexe profielen zoals BSPP -draadmeters, waardoor precieze replicatie van 55 ° draadhoeken en parallelle flankontwerpen zorgt.

Precisiebewerking

Grondstoffen ondergaan warmtebehandeling om de hardheid te optimaliseren voordat CNC-slijpen en honeren het draadprofiel vormgeven met nauwkeurigheid op micronniveau. Voor ingewikkelde geometrieën wordt draad-EDM (elektrische ontladingsbewerking) gebruikt om scherpe, braamvrije draadwortels te maken, cruciaal voor het voorkomen van meetfouten in strakke tolerantietoepassingen.

Superfinishing en kalibratie

Een rigoureus superviesproces poets het meteroppervlak naar de opgegeven RA-afwerking, gevolgd door multi-point kalibratie met behulp van coördinatenmeetmachines (CMM’s) en optische interferometers. Dit zorgt ervoor dat zowel "Go" als "No-Go" eindigt aan hun respectieve tolerantielimieten, zoals gedefinieerd door internationale normen.

Kwaliteitsborging en certificering

Elke threadplugmeter ondergaat 100% functionele tests om GO/No-Go-prestaties te verifiëren, met resultaten gedocumenteerd in een traceerbaar rapport. Deze toewijding aan kwaliteit maakt onze meters de voorkeurskeuze voor industrieën waar draadintegriteit niet-onderhandelbaar is, zoals ruimtevaartbevestigingen en de productie van medische hulpmiddelen.

Trust Storaen voor compromisloze precisie

Of u nu een standaard thread -plugmeter nodig heeft voor metrische schroefdraden, een gespecialiseerde BSP -threadmeter voor buissystemen of een aangepaste oplossing voor eigen profielen, de technische specificaties van Storaen en productie -expertise leveren ongeëvenaarde betrouwbaarheid. Door wereldwijde normen te integreren met innovatieve engineering, zorgen we ervoor dat elke threadmeter -tool die we produceren de benchmark bepaalt voor precisie – die uw kwaliteitscontroleprocessen met vertrouwen bevordert.
