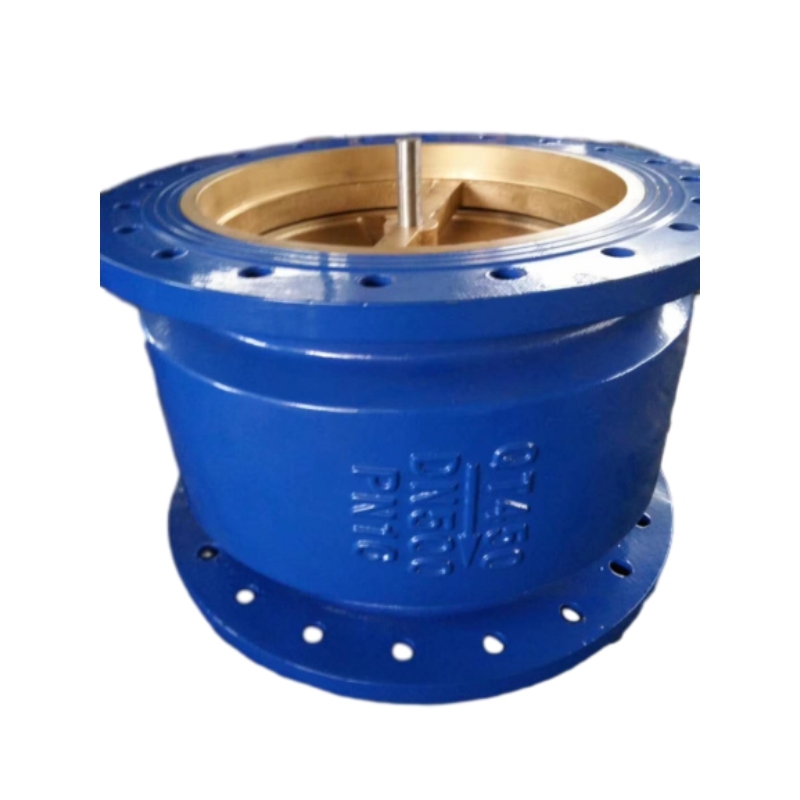

Het zwijgen van de terugslagklep

De rol van de dofklep is om de stroom in de tegenovergestelde richting te voorkomen, waardoor het medium slechts in één richting kan stromen. Gewoonlijk is deze klep automatisch, in een stroomrichting van vloeistofdruk, klep open; Vloeistofstroom in de tegenovergestelde richting, door de vloeistofdruk en de klepflap van de zelfzwaartekracht van de klepflap op de klepstoel, waardoor de stroom wordt afgesneden. Niet geschikt voor gebruik in media die vaste deeltjes en viscositeit bevatten.

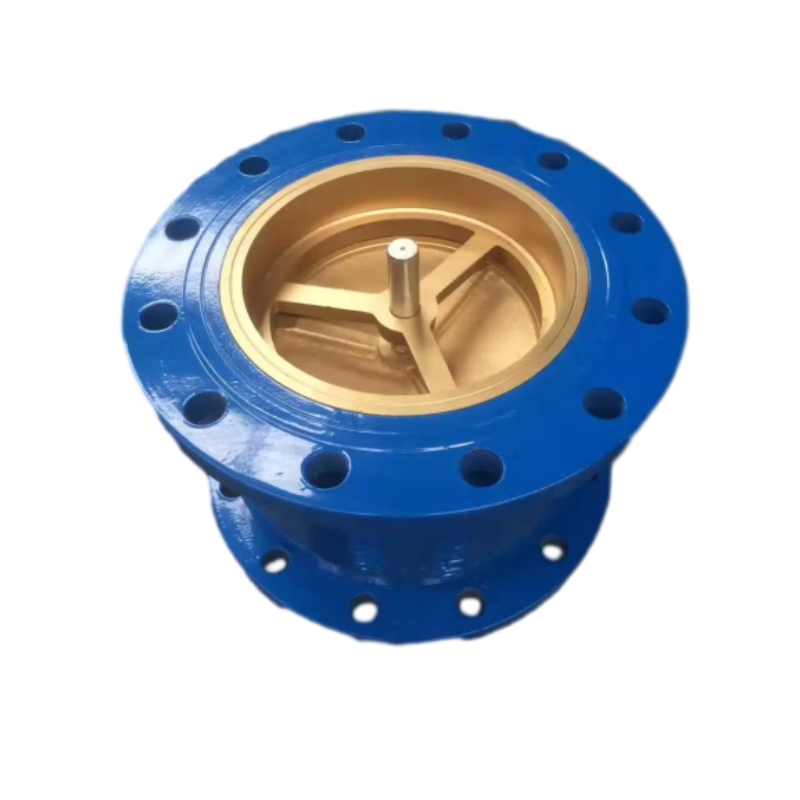

Wat is een stille terugslagklep?

Een stille terugslagklep, een essentieel onderdeel in verschillende leidingsystemen, is ontworpen om terugstroom te voorkomen en de hydraulische schok te minimaliseren. In tegenstelling tot traditionele terugslagkleppen die afhankelijk zijn van een gewogen schijf of bal, gebruiken stille terugslagkleppen een uniek mechanisme dat het geluid tijdens de werking aanzienlijk vermindert. Deze functie maakt ze bijzonder voordelig in toepassingen waar geluidsniveaus tot een minimum moeten worden beperkt, zoals in residentiële en commercieel sanitair, HVAC -systemen en brandbeveiligingssystemen.

De primaire functie van een stille terugslagklep is om vloeistof in één richting te laten stromen terwijl het automatisch wordt gesloten om omgekeerde stroom te voorkomen. Dit wordt bereikt door een veerbelast mechanisme dat snel reageert op veranderingen in vloeistofdruk. Wanneer de stroom stopt of begint om te keren, sluit de schijf van de klep strak om een terugstroom te voorkomen, waardoor de integriteit van het systeem effectief wordt beschermd en apparatuur beschermen tegen mogelijke schade.

Een van de belangrijkste voordelen van stille terugslagkleppen is hun vermogen om waterhamer te verminderen, een fenomeen dat optreedt wanneer vloeistof in beweging wordt gedwongen plotseling te stoppen, waardoor drukstieken ontstaan die kunnen leiden tot buisschade en geluid. Het ontwerp van stille kolven vermindert deze gebeurtenissen door een soepelere overgang te bieden voor de vloeistofstroom, waardoor de algehele levensduur en prestaties van leidingsystemen worden verbeterd.

In commerciële en industriële toepassingen kan de installatie van stille check -kleppen leiden tot aanzienlijke besparingen in onderhoudskosten en reparaties veroorzaakt door lekken of falen van apparatuur. Hun betrouwbare functie bij het waarborgen van de unidirectionele stroom, samen met het extra voordeel van geruisloze werking, maakt stille kolven tot een voorkeurskeuze voor ingenieurs en systeemontwerpers.

Samenvattend is een stille terugslagklep een cruciaal apparaat voor het handhaven van effectieve stroomcontrole en het voorkomen van terugstroom, met eigenschappen van ruisreductie die deze onderscheiden van traditionele alternatieven.

Dubbele verdediging: Noise annulering en waterhamerbescherming – Hoe het zwijgen van terugslagkleppen stille pompruimtes

Storaen’s silencing -checklep revolutioneert de veiligheid en comfort van het pompsysteem door twee kritieke functies te integreren – waterhamerpreventie en geluidsreductie – in een enkele, ontworpen oplossing. In tegenstelling tot traditionele terugslagkleppen die verstorende "hameren" geluiden en destructieve drukspieken veroorzaken, combineert ons ontwerp een langzaam-ingewikkeld langzaam-closerend mechanisme met geluiddempende materialen, waardoor het ideaal is voor commerciële gebouwen, industriële planten en residentiële complexen waar stille werking en pijpleidingbescherming niet-onderhandelbaar zijn.

1. Waterhamerbescherming: de wetenschap van gecontroleerde sluiting

In de kern van onze Silence-terugslagklep is een precisie veerbelaste schijf die zorgt voor een geleidelijke sluiting, die waterhamer onderdrukt:

Dubbele stage afsluiting: wanneer de pompstroom stopt, sluit de schijf 80% snel (binnen 0,5 seconden) om de rugstroom te arresteren, dan sluit de uiteindelijke 20% langzaam gedurende 3-15 seconden (verstelbaar via een naaldklep), waardoor de druk wordt verminderd tot ≤1,3x werkdruk-40% effectiever dan standaardkleppen.
Robuuste constructie: een ductiel ijzer of 316L roestvrijstalen lichaam is bestand tegen druk tot 2,5 mpa en temperaturen van -10 ° C tot 80 ° C, terwijl een roestvrijstalen veer bestand is tegen corrosie, waardoor 50.000+ cyclusleven in harde omgevingen zorgt.

2. Geluidsreductie: ontworpen voor stille werking

Drie ontwerpfuncties werken samen om de harde "slam" van traditionele kleppen te elimineren:

Rubber-doordrenkte afdichting: een EPDM/NBR rubber gecoate schijf creëert een zachte, impact-absorberende afdichting, waardoor sluitingsgeluid met 40% wordt verminderd in vergelijking met metaal-metaalcontacten.
Gestroomlijnd stroompad: een taillevormige kleplichaam minimaliseert turbulentie tijdens voorwaartse stroom, waardoor hydraulische ruis (≤70 dB) in de helft wordt gesneden, cruciaal voor pompruimtes grenzend aan kantoren of woonruimtes.
Niet-metalen smeerhuls: een PTFE-gecoate geleidemouw vermindert de wrijving tussen de schijf en de kleplichaam, waardoor de hoge piepen die gebruikelijk zijn in niet-niet-gekeerde kleppen elimineren.

3. Veelzijdig ontwerp voor diverse toepassingen

Beschikbaar in maten van DN40 tot DN500 met flensverbindingen (ASME B16.5/GB/T 17241.6), onze silencing -check kleppen passen zich aan aan verschillende systemen aan:

Commerciële gebouwen: installeer bij pompuitlaten in hoogbouwsystemen voor watervoorziening om pijpleidingen te beschermen en huurderscomfort te behouden.
Industriële fabrieken: hanteer vuil water of milde slurries met een puinbestendig schijfontwerp, waardoor verstopt wordt voorkomen en het geluid in productiefaciliteiten vermindert.
Residentiële systemen: rustig genoeg voor woonpompruimtes, met loodvrije koperen opties die voldoen aan de FDA-normen voor drinkwater.

Upgrade naar stillere, veiligere vloeistofregeling

Laat geluid en waterhamer de prestaties van uw systeem niet in gevaar brengen. Storaen’s silencing -check kleppen bieden de dubbele bescherming die u nodig hebt – Quiet -werking en robuuste terugstroompreventie – ingegaan om de levensduur van de pomp te verlengen, onderhoud te verminderen en meer comfortabele omgevingen te creëren.

Of u nu een commerciële pompruimte upgrade of een residentieel watersysteem ontwerpt, onze stilte -kolven bieden de perfecte balans tussen veiligheid en sereniteit. Ontdek ons assortiment vandaag en ontdek waarom Industries Trust Storaen vertrouwen voor geluidsvrije, betrouwbare vloeistofcontrole.

Swing versus lifttype: diepgaande principes voor geluidsreductie van het zwijgen van terugslagkleppen

Kiezen tussen swing-type en lift-type silencing-kolven hangt af van het begrijpen van hun unieke ruisreductiemechanismen en operationele sterke punten. Storaen biedt beide ontwerpen, elk geoptimaliseerd voor specifieke vloeistofbesturingsbehoeften – hier is hoe ze werken en waar ze uitblinken in het creëren van stillere, veiligere pijpleidingsystemen.

1. Swing-type silencing check kleppen: lage-ruisstroom met hoekbeweging

Swing-type kleppen zijn voorzien van een schijf die aan de bovenkant hing, roterend om te openen/sluiten rond een horizontale as:

Ruisverminderingsmechanisme:

Een met rubber gecoate schijf (EPDM/NBR) en het ontwerp van een soft-zit absorberen impact tijdens sluiting, waardoor de "SLAM" -ruis met 35% wordt verminderd in vergelijking met alleen metalen kleppen.
Een dempende veer vertraagt de rotatie van de schijf en zorgt voor geleidelijke afdichting, zelfs in lagedruksystemen (≥0,05 mpa), waardoor waterhamergerelateerde trillingen (ruis ≤75db) worden geminimaliseerd.

Het beste voor:

Grote diameter pijpleidingen (DN80-DN600) in industriële watersystemen of HVAC-lussen, waar hun full-boring ontwerp het drukverlies met 20% versus lifttypen vermindert.
Matige druktoepassingen (≤1,6 MPa) met schone media, omdat het scharnierende ontwerp minder vatbaar is voor puinblokkering.

2. Lifttype Silencing Beklimkleppen: Precisieversluiting voor hoge drukstilte

Lift-type kleppen gebruiken een verticaal bewegende schijf geleid door een stengel, die strengere controle biedt in hogedrukscenario’s:

Ruisverminderingsmechanisme:
Een dual-gids-railsysteem stabiliseert de verticale beweging van de schijf, waardoor zijwinkelen en het metalen krijsende ontwerpen worden geëlimineerd.
Een korte taktontwerp (25-50 mm) gecombineerd met een zware veer zorgt voor een snelle maar gecontroleerde sluiting (0,3 seconden voor DN50), waardoor de drukstootgeluid met 40% in systemen tot 2,5 MPa wordt verminderd.

Het beste voor:
Kleine tot middelgrote diameters (DN15 – DN200) in residentiële of commerciële gebouwen, waar de ruimte beperkt is en een stille werking van cruciaal belang is (lawaai ≤65 dB in huishoudelijke watersystemen).
High-druktoepassingen zoals ketelvoeders, dankzij hun vermogen om temperaturen tot 150 ° C te verwerken met roestvrijstalen 316 componenten.

Belangrijkste ontwerpverschillen voor geluidsregeling

Afdichtingsoppervlak: Swingtypen gebruiken brede, schuine stoelen voor geleidelijk contact; Lifttypen vertrouwen op smalle, platte stoelen voor onmiddellijke maar toch gedempte sluiting.
Flow turbulentie: het gestroomlijnde pad van de zwaaisleppen vermindert de turbulentie in lage snelheidsstromen; De verticale stengel van liftkleppen creëert kleine weerstand maar blinkt uit in de omgevingen met veel snelheid, geluidsgevoelige omgevingen.
Onderhoudsbehoeften: geleide stengels van liftkleppen vereisen periodieke smering (met PTFE-gecoate mouwen in Storaen-modellen verminderen wrijving met 30%); Scharnierende gewrichten van swingkleppen hebben puinvrije media nodig om te voorkomen dat u blijft plakken.

Storaen’s Engineered Solutions voor elk scenario

Swing-type voordelen: optionele epoxy voering voor corrosieve media, ASME B16.5 flenzen voor globale compatibiliteit en geluidstests die voldoen aan ISO 3744 (Acoustic Engineering Standards).
Lift-type innovaties: gepatenteerde aanpassing van de lente voorbelasting (0-10N · m) om sluitingssnelheid te verfijnen, ideaal voor het aanpassen van geluidsniveaus in gevoelige omgevingen zoals ziekenhuizen of hotels.

Kies het juiste type voor uw systeem

Prioriteer ruimte en lage druk: ga met swing-type Silence-terugslagkleppen voor grote pijpleidingen.
Hoge druk en precisie nodig: kies voor het silencing van het lifttype in compacte, veeleisende setups.

Beide ontwerpen van Storaen zorgen voor betrouwbare terugstroompreventie, terwijl ze ruis in de bron aanpakken – of het nu gaat om geleidelijke hoekafsluiting of gecontroleerde verticale beweging. Verken ons assortiment vandaag en ontdek hoe onze technische expertise de stille, efficiënte vloeistofcontrole kan leveren die uw systeem verdient.

1, roterende terugslagklep: Klepflap was schijfvormig, roterend rond de klepstoelkanaalas voor roterende beweging, omdat het klepkanaal in een gestroomlijnde, stroomweerstand dan de stijging van de vlinderklep klein is, geschikt voor een lage stroomsnelheid en stroom van onrequige veranderingen in grote kaliber. Butterfly-terugslagklep is verdeeld in type met één klep, dubbele kleps type en multi-kleppen drie soorten, deze drie vormen zijn voornamelijk volgens het klepkaliber tot onderverdeling, het doel is om te voorkomen dat het medium de stroom of rugstroom stopt, de hydraulische schok verzwakt.

2, Liftklep: Klep Glijdend langs de verticale middellijn van de klepklep van de kleplichaam, de uitsluitklep van de uitlaatklep kan alleen worden geïnstalleerd in de horizontale pijpleiding, in de hoge druk Kleine diameter Klepventiel kan een bal worden gebruikt. De vorm van de kleplichaam van de dofklep is dezelfde als die van de wereldklep (die kan worden gegeneraliseerd met de wereldklep), dus de vloeistofweerstandscoëfficiënt is groter. De structuur is vergelijkbaar met de wereldklep, het kleplichaam en de klepflap en hetzelfde als de Globe -klep.

Het bovenste deel van de klepklep en het onderste deel van de klepdeksel worden verwerkt met leidende huls, en de klepklepgeleider kan vrij worden opgeheven en in de klepgeleider worden opgeheven en worden neergehaald, wanneer het medium stroomafwaarts stroomt, wordt de klepklep opent door de middelgrote stuwkracht, en wanneer het medium stopt, stopt de klep, de klep van de stoel op de stoel door zelf-penda en stopt het gemiddelde van de stroming. Rechte door de vlinder Butterfly Check Valve Klep Media Inlet en Outlet Channel Richting en Klep Seat Channel Richting loodrecht; Verticale liftklep, de inlaat- en uitlaatkanaalrichting van de media en de richting van de klepstoelkanaal is hetzelfde, de stroomweerstand is kleiner dan recht.

3, Kantelende schijfcontroleklep: klepflap roteert rond de pen in de klepklep. Eenvoudiger dan de schijfcontroleklepstructuur, kan alleen worden geïnstalleerd in de horizontale pijpleiding, betere afdichting.

4, Gedempte terugslagklep: klepklep glijdt langs de middellijn van het kleplichaam. Pipeline -terugslagklep is een nieuw opgestelde klep, het kleine formaat, lichtgewicht, goede verwerkingstechnologie, is een van de ontwikkelingsrichting van de terugslagklep. Maar de vloeistofweerstandscoëfficiënt is iets groter dan de swingcheckventiel.

5, Compressie terugslagklep: deze klep is gemaakt voor ketelvoedingswater en stoom afgesneden klep, deze heeft een liftklep en wereldklep of hoekklep geïntegreerde functie. Bovendien zijn er-sommige zijn niet van toepassing op de pompuitslaginstallatie van terugslagkleppen, zoals bodemventiel, veerbelast, y-type terugslagklep.

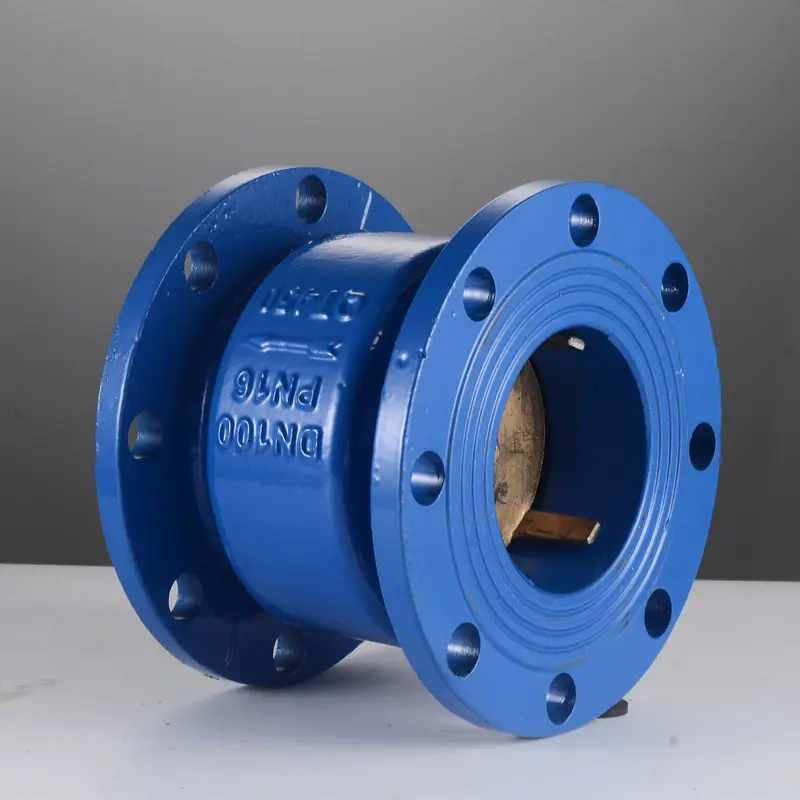

Structuurdiagram van energiebesparende uitlaatklep:

1 、 Het kleplichaam neemt een "taille -trommel" -vormontwerp aan, verbetert de middelgrote stroomrichting, vermindert de stroomweerstandscoëfficiënt.

2, de klep neemt een korte structuurvorm aan, hoewel het hoofdverlies iets groter is dan de tillend stomme terugslagklep, maar het volume is klein en goedkoop.

3 、 Compacte structuur, niet-metalen smeerhuls is geïnstalleerd tussen geleidas en geleideframe, de klepflap is flexibel en zal geen vasthoudfenomeen produceren.

4, skelet rubberen afdichtingsring rechtstreeks in de kleplichaam, om het medium lange tijd te voorkomen op de directe schuur van de afdichtring, de levensduur is aanzienlijk verlengd, stevig en duurzaam.

5 、 Korte openings- en slotstreken van de klepflap kunnen waterhamer effectief voorkomen.

6 、 Toepassing op watervoorzienings- en afvoersystemen, hoogbouw bouwnetwerk, kan worden geïnstalleerd aan de uitlaat van de pomp, de structuur is enigszins gemodificeerd, kan worden gebruikt als een zuigklep, maar niet voor rioleringsnetwerk.

1, de gebruikte klep, de media stroomt in de richting van de getoonde pijl.

2, wanneer de media in de gespecificeerde richting stromen, wordt de klepklep door de rol van mediakracht geopend; Tegenstroom in de media, vanwege het zelfgewicht van de klepflap en de klepflap door de rol van de media omgekeerde kracht, zodat de klepflap en het afdichtingsoppervlak van de klepstoel gesloten om het doel van de tegenstroom van de media te voorkomen.

3 、 Het afdichtingsoppervlak van de kleplichaam en klepflap is gelast met roestvrij staal.

4 、 Structuurlengte voldoet aan GB/T12221-2005 Standaard, flenverbinding voldoet aan GB/T17241.6-2008 Standaard.

1, de toegang tot de klep tot beide uiteinden moet worden geblokkeerd en het bestaan van droge en geventileerde binnenshuis. Als het lang is opgeslagen, moet het vaak worden gecontroleerd om roest en corrosie te voorkomen.

2 、 De klep moet worden gereinigd vóór installatie en defecten die tijdens het transport worden veroorzaakt, moeten worden geëlimineerd.

3 、 Installatie moet zorgvuldig worden gecontroleerd op de klepborden en naamplaatjes om te zorgen voor naleving van het gebruik van vereisten.

4 、 De klep is geïnstalleerd op de horizontale pijpleiding met de motorkap omhoog.

Silent Check Valve FAQ’s

Wat is een stille terugslagklep en hoe werkt het?

Een stille terugslagklep is een mechanisch apparaat waarmee vloeistof in één richting kan stromen en tegelijkertijd de terugstroom voorkomt. Het werkt met behulp van een scharnierende schijf of een veermechanisme dat opent wanneer de vloeistofdruk aan de inlaatzijde de druk aan de uitlaatzijde overschrijdt. Naarmate de stroom afneemt of omkeert, sluit de klep zwijgend, het minimaliseren van waterhamer en trillingen, waardoor het een ideale keuze is voor zowel residentiële als industriële toepassingen.

Van welke materialen zijn de stille terugslagkleppen gemaakt?

Onze stille terugslagkleppen zijn geconstrueerd uit materialen van hoge kwaliteit zoals messing, roestvrij staal of PVC, afhankelijk van het specifieke model. Deze materialen zijn ontworpen voor duurzaamheid en weerstand tegen corrosie, waardoor een lange levensduur en betrouwbare prestaties in verschillende vloeistoftransportsystemen worden gewaarborgd.

Kan ik de stille terugslagklep in elke oriëntatie installeren?

Hoewel stille terugslagkleppen zijn ontworpen om veelzijdig te zijn, is het essentieel om ze te installeren volgens de instructies van de fabrikant. Meestal moeten deze kleppen in een horizontale positie worden geïnstalleerd, met de stroomrichting aangegeven door een pijl op het kleplichaam. Dit zorgt voor een optimale functionaliteit en voorkomt problemen die verband houden met terugstroom of voortijdige slijtage.

Hoe minimaliseert de stille terugslagklep geluid en waterhamer?

Het ontwerp van de stille terugslagklep bevat kenmerken die de effecten van lawaai en waterhamer verminderen. De kleppen gebruiken een langzaam-closing mechanisme dat de schijf voorzichtig terug in het kleplichaam zit in plaats van dicht te slaan. Deze geleidelijke sluiting vermindert de turbulente stroming en minimaliseert de hydraulische schok, zorgt voor stillere werking en verlengt de levensduur van uw sanitairsysteem.

Welke toepassingen zijn geschikt voor het gebruik van stille terugslagkleppen?

Stile check -kleppen zijn ideaal voor een breed scala aan toepassingen, waaronder sanitairsystemen, irrigatie, afvalwaterbeheer en industriële vloeistofprocessen. Ze zijn bijzonder gunstig in systemen waar geluidsreductie een prioriteit is of waar terugstroom operationele verstoringen kan veroorzaken. Of het nu gaat om residentieel of commercieel gebruik, deze kleppen zorgen voor een efficiënte en betrouwbare vloeistofcontrole.

Hoe kan ik de juiste grootte van de stille terugslagklep voor mijn systeem bepalen?

Om de juiste grootte van een stille terugslagklep voor uw systeem te bepalen, beoordeelt u eerst de pijpgrootte en de stroomsnelheid van de vloeistof waarmee u werkt. De klepgrootte moet overeenkomen met de nominale pijpgrootte om een optimale stroom te garanderen en beperkingen te voorkomen. Overweeg bovendien de drukbeoordeling en compatibiliteit met het vloeistoftype. Als u hulp nodig heeft, zijn onze experts beschikbaar om u te helpen bij de ideale keuze voor uw specifieke behoeften.
