Ringmeter

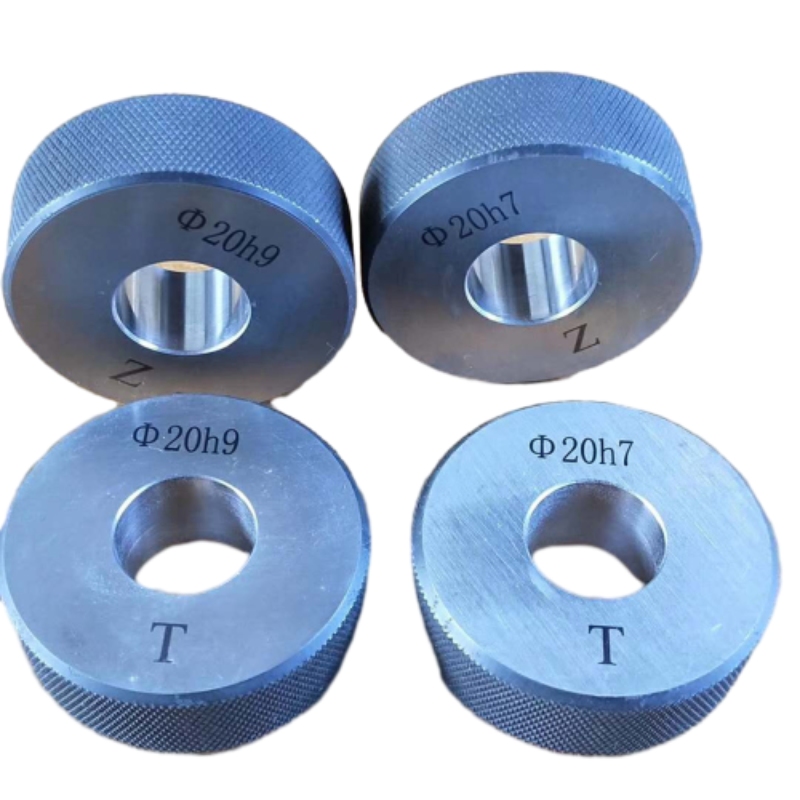

Gladde ringmeter: het is een type gauge Gebruikt om de buitendiameterafmeting van het werkstuk te meten, verdeeld in T -uiteinde en Z -uiteinde. In gebruik vertegenwoordigt het T -uiteinde de bovengrensafmeting van de buitendiameter van het werkstuk en zou moeten passeren; Het Z -uiteinde vertegenwoordigt de ondergrensafmeting van de buitendiameter van het werkstuk en kan niet passeren.

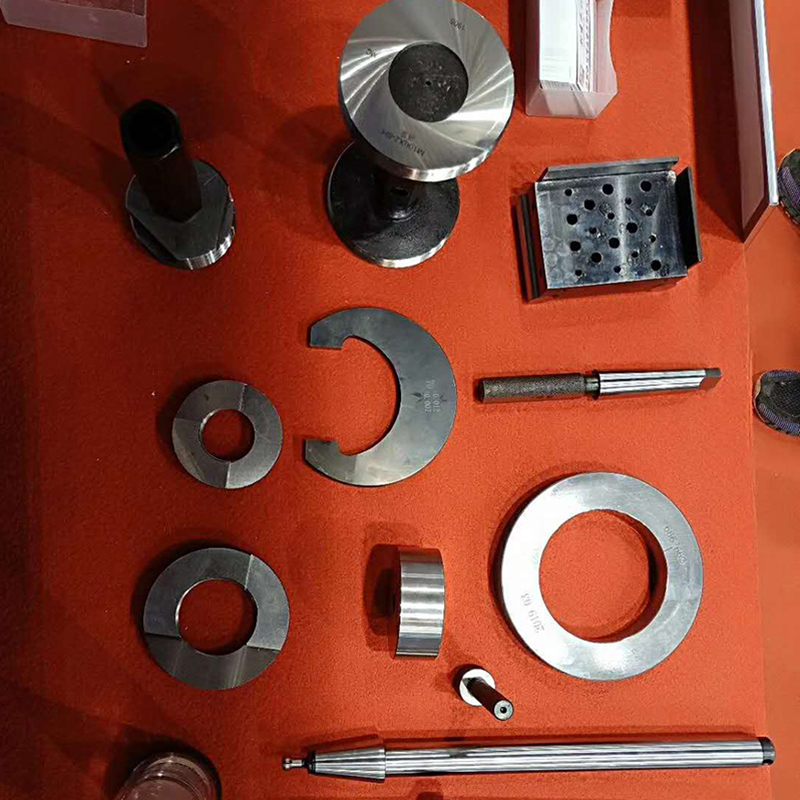

Ons bedrijf produceert gauge series: thread gauge (metriek, Amerikaans, Engels, trapezoidaal), en Draadplugmeter, Draadringmeter, Smooth Plug Gauge, Smooth Ring Gauge Trapezoidal), Plug Gauge, Smooth Ring Gauge, Card Gauge, Keyway Plug Gauge, Mohs Gauge, 7:24 Taper Gauge, Metric Taper Gauge, Sinusoidal Gauge, Inspection Rods (Mohs, 7:24, Metric), Cylindrical Angle Ruler, Various Non-Standard Checks and Measuring Instruments Thread Checks, Coaxial Checks, and other non-standard checking instruments.

Ringmetergebruik

Een ringmeter is een Precisie -meetgereedschap Voornamelijk gebruikt bij het bewerken van en kwaliteitsregeling om de externe afmetingen van cilindrische objecten te meten, zoals assen of lagers. Het is ontworpen om de grootte en rondheid van deze componenten te controleren, zodat ze voldoen aan specifieke tolerantie -eisen. Ringmeters worden vaak gebruikt in industrieën zoals automotive, ruimtevaart en productie, waarbij het handhaven van precieze dimensies cruciaal is.

Ringmeters zijn er in twee hoofdtypen: Go/No-Go-meters en set-ring meters. Het Go/No-Go-type wordt gebruikt voor basistolerantiecontrole. Het bestaat uit twee ringen: de "Go" -ring en de "No-Go" -ring. De "Go" -ring moet in het onderdeel passen, wat aangeeft dat de component zich binnen het gewenste groottebereik bevindt, terwijl de "No-Go" -ring niet moet passen, wat aangeeft dat het onderdeel de opgegeven dimensies overschrijdt.

De set-ring-meter wordt gebruikt voor meer gedetailleerde meting en kalibratie. Dit type bestaat uit een nauwkeurig gefabriceerde ring die dient als een standaard om te vergelijken met het gemeten component. Het helpt te verifiëren dat componenten de consistente grootte gedurende de productieprocessen behouden.

Ringmeters worden gemaakt van materialen met lage expansiesnelheden, zoals staal of carbide, om ervoor te zorgen dat ze hun precisie behouden, zelfs onder verschillende temperatuuromstandigheden. Bij het gebruik van een ringmeter is het essentieel om deze zorgvuldig aan te pakken om schade te voorkomen, omdat zelfs een kleine imperfectie de meetnauwkeurigheid kan beïnvloeden.

Samenvattend zijn ringmeters van vitaal belang voor het zorgen voor een zeer nauwkeurige meting van cilindrische onderdelen in verschillende industrieën. Hun gebruik helpt defecten te voorkomen en zorgt ervoor dat componenten passen en functioneren zoals bedoeld, wat bijdraagt aan de algehele kwaliteit en prestaties van mechanische systemen.

Wat is het voordeel van ringmeter?

In de productie- en engineering -industrie is het waarborgen van precieze metingen cruciaal voor de kwaliteit en prestaties van componenten. Een essentieel hulpmiddel dat een belangrijke rol speelt bij het bereiken van nauwkeurige metingen is de ringmeter. Dit gespecialiseerde meetinstrument biedt tal van voordelen die de productiviteits- en kwaliteitsborgingsprocessen verbeteren.

Eerst en vooral is het primaire voordeel van een ringmeter het vermogen om zeer nauwkeurige metingen te bieden voor cilindrische delen. Met het ontwerp kunnen gebruikers de diameter van een werkstuk effectief controleren. Ringmeters worden vervaardigd tot strenge toleranties, waardoor ze ideaal zijn voor kwaliteitscontrole in rigoureuze omgevingen. Deze precisie helpt ervoor te zorgen dat onderdelen naadloos in elkaar passen, waardoor de kans op montageproblemen wordt verminderd.

Een ander prominent voordeel van de ringmeter is de eenvoud van gebruik. In tegenstelling tot meer complexe meetools, presenteren ringmeters een eenvoudige ‘go/no-go’-methode voor inspectie. Het ontwerp bestaat uit twee ringen-een go-ring die op het onderdeel moet passen en een no-go ring die dat niet zou moeten doen. Deze binaire aanpak zorgt voor snelle beoordelingen, waardoor operators snel niet-conforme delen kunnen identificeren zonder de noodzaak van ingewikkelde meetopstellingen.

Bovendien zijn ringmeters zeer duurzaam en kunnen ze worden weergegeven, wat leidt tot een lange levensduur en op de lange termijn lagere kosten. Ze zijn vaak gemaakt van harde materialen die slijtage weerstaan, waardoor ze geschikt zijn voor repetitieve dagelijkse controles in verschillende productie -instellingen.

Ten slotte kan het implementeren van een ringmeter in uw kwaliteitscontroleproces de algehele efficiëntie en betrouwbaarheid van productieactiviteiten aanzienlijk verbeteren. Ervoor zorgen dat elk vervaardigd stuk voldoet aan de vereiste specificaties, verhoogt niet alleen de productkwaliteit, maar ook de klanttevredenheid en het vertrouwen bevordert.

Concluderend zijn de voordelen van het gebruik van een ringmeter veelzijdige, omvattende nauwkeurigheid, gebruiksvriendelijkheid, duurzaamheid en efficiëntie. Door ringmeters in uw productieprocessen te integreren, kunt u verbeterde kwaliteitscontrole bereiken en de algehele standaard van uw producten verbeteren.

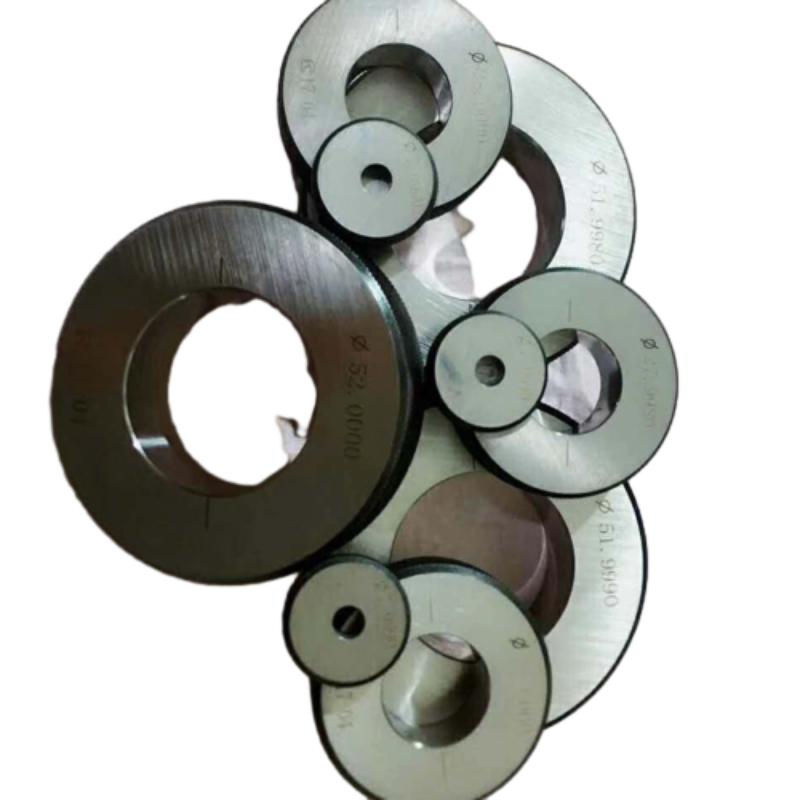

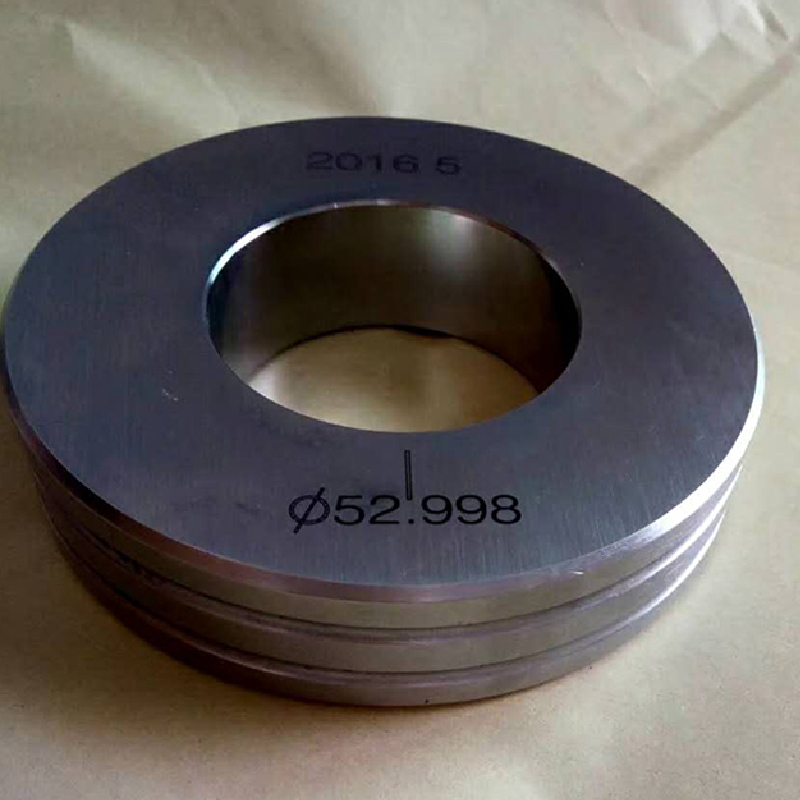

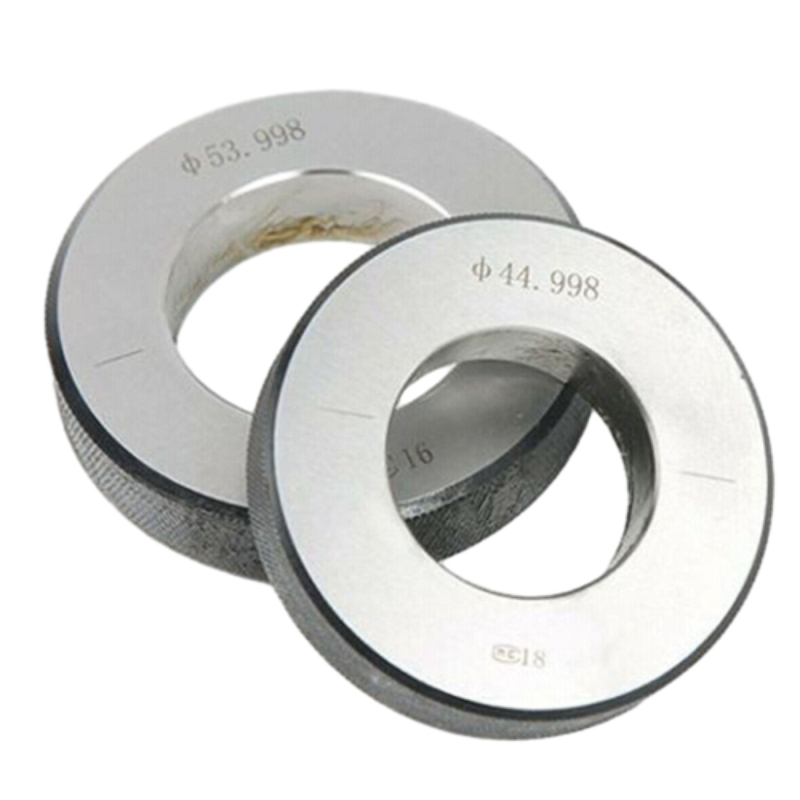

Gladde ringmeter

Standaard: GB1957-81 DIN7162

Nauwkeurig: H6 H7 H8 H9

Eenheid ： Mm

Specificatie van Storaen Ring Gauge: dubbele standaard gecertificeerd in overeenstemming met GB1957/DIN7162

Storaen’s ringmeters staan als een bewijs van precisie -engineering, zorgvuldig ontworpen om te voldoen aan zowel GB1957 als DIN7162 internationale normen – twee benchmarks van uitmuntendheid in dimensionale metrologie. Ontwikkeld om een nauwkeurigheid tot H6-klasse te bereiken, dienen deze meters als masterring met gages, waardoor de gouden standaard wordt vastgesteld voor boordiametermetingen in industrieën waar precisie niet-onderhandelbaar is, van productie van automobiels tot ruimtevaarttechniek en industriële machineproductie.

Onze stalen ringmeters, gemaakt van premium-grade legeringsstaal, ondergaan een rigoureus warmtebehandelingsproces om de hardheid te verbeteren en slijtage te weerstaan, waardoor consistente prestaties worden gewaarborgd, zelfs in harde industriële omgevingen. De lage thermische expansiecoëfficiënt van het materiaal minimaliseert fouten veroorzaakt door temperatuurschommelingen, een kritieke functie voor het handhaven van de betrouwbaarheid in wereldwijde productie -instellingen. Elke meter heeft een gepolijste oppervlakte -afwerking, waardoor wrijving tijdens metingen wordt verminderd en beschermt tegen toevallige krassen die de nauwkeurigheid in gevaar kunnen brengen.

Ons productbereik omvat zowel gewone ringmeters voor inspecties met één dimensie en ringmeter-sets die meerdere maten bundelen, ideaal voor workshops die veelzijdige kwaliteitscontrolesoplossingen vereisen. Of u nu een meter nodig hebt voor het verifiëren van de binnendiameter van een precisie-gemarkeerde lager of het kalibreren van de boring van een hydraulische component, Storaen biedt configuraties die aansluiten bij uw specifieke behoeften. Alle meters houden zich aan het Go/No-Go-meetprincipe: het einde "Go" bevestigt de dimensionale conformiteit van een deel, terwijl het uiteinde "No-Go" ervoor zorgt dat het niet groter is dan de toelaatbare toleranties, waardoor inspectieprocessen worden gestroomlijnd voor efficiëntie.

De H6-aanduiding van de Ring Gauge Klasse betekent onze toewijding aan ultradichte toleranties-meestal binnen ± 0,0005 mm voor nominale grootte tot 50 mm-waardoor onze meters geschikt zijn voor toepassingen die een precisie op micronniveau eisen. Dit nauwkeurigheidsniveau wordt gevalideerd via onze interne kalibratielaboratoria, uitgerust met geavanceerde interferometers en coördinaten meetmachines (CMM’s), ervoor zorgen dat elke meter voldoet aan of overtreft de strengste internationale tolerantienormen. Elk product gaat vergezeld van een traceerbaar kalibratiecertificaat, dat zijn prestaties koppelt aan nationale metrologische normen voor volledige documentatie van de naleving.

Voor klanten die op zoek zijn naar ringmeters te koop, biedt Storaen een uitgebreide specificatietabel met nominale grootte van 1,8 mm tot 300 mm, met opties voor zowel metrische als inch-gebaseerde metingen. Naast het standaardaanbod, zijn we gespecialiseerd in aangepaste oplossingen, waaronder niet-standaard diameters, speciale oppervlaktecoatings (zoals chroomplaten voor verbeterde corrosieweerstand) en meetsystemen op maat gemaakte ringmeter voor unieke industriële toepassingen. Ons engineeringteam werkt nauw samen met klanten om meters te ontwerpen die specifieke uitdagingen aanpakken, van het meten van diepe boringen in ruimtevaartcomponenten tot het inspecteren van de binnendiameters van miniatuur medische hulpmiddelen.

Het kiezen van Storaen betekent investeren in meer dan alleen een hulpmiddel – u krijgt een partner in kwaliteitsborging. Onze ringmeters te koop worden ondersteund door een levenslange garantie tegen materiële defecten, naast toegang tot ons wereldwijde technische ondersteuningsnetwerk. Of u nu een kleine machinewerkplaats of een grootschalige fabrikant bent, onze producten bieden de betrouwbaarheid en precisie die nodig is om de productie-efficiëntie te behouden en kostbaar herwerk te verminderen. Vertrouwen in Storaen’s decennia van expertise in metrologie: onze meters zijn niet alleen instrumenten; Ze zijn de basis van uw kwaliteitscontrolekader.

Storaen’s after-sales systeem voor inspectietools: volledige cyclusgarantie van standaardproducten tot niet-aangepaste inspectietools

Het after-sales-systeem van Storaen voor ringmeters is meer dan een service-het is een verbintenis om ervoor te zorgen dat uw meetinstrumenten gedurende hun hele levenscyclus consistente precisie opleveren. Of u nu onze standaard ringmeterproducten hebt gekocht of met ons samenwerkt aan niet-aangepaste inspectietools, we bieden end-to-end ondersteuning die kalibratie, onderhoud en technische expertise omvat, waardoor onze rol als uw vertrouwde partner in kwaliteitscontrole wordt versterkt.

Voor klanten die ringmeters kopen te koop uit ons standaardbereik – inclusief gewone ringmeters, ringmeter sets en masterringmeters – beginnen we met traceerbare kalibratiecertificaten die de naleving van GB1957, DIN7162 en internationale ringmeter -klasnormen (tot H6 -precisie) valideren. Onze wereldwijde servicecentra bieden jaarlijkse hercalibratiediensten, met behulp van ultramoderne interferometers om ervoor te zorgen dat uw meters de nauwkeurigheid behouden, zelfs na jaren van gebruik. Dit is van cruciaal belang voor industrieën zoals ruimtevaart en automotive, waar betrouwbaarheid van de ringmeter meten direct van invloed is op de productiekwaliteit en documentatie van de naleving.

Voor niet-standaard niet-standaardinspectietools biedt ons technische team op maat gemaakte ondersteuning van ontwerp tot implementatie. Als uw unieke applicatie een stalen ringmeter vereist met gespecialiseerde coatings, uitgebreide maatbereiken of aangepaste tolerantiespecificaties, bieden wij post-aankoopaanpassingen en retrofitdiensten. Onze technici werken nauw samen met uw team om problemen met de meting op te lossen, of het nu gaat om het optimaliseren van een ringmeter die is ingesteld voor productielijnen met een groot volume of het oplossen van compatibiliteitsproblemen in complexe bewerkingsomgevingen.

Elke Storaen -ringmeter – gesloten zonder type – komt met een levenslange garantie tegen materiële defecten, die ons vertrouwen weerspiegelen in de duurzaamheid van onze staal- en carbide -constructies. Voor slijtage van normaal gebruik bieden we kosteneffectieve reparatieoplossingen, waaronder oppervlakteconditionering voor gepolijste afwerkingen en dimensionale revalidatie voor meters die worden blootgesteld aan extreme werkomstandigheden. Ons doel is om de operationele levensduur van uw tools te verlengen, de vervangingskosten te verlagen met behoud van de precisie waarop uw processen afhankelijk zijn.

Technische ondersteuning is de kern van onze after-sales-filosofie. Ons 24/7 klantenserviceteam-te verkrijgen door metrologie-experts-biedt problemen op afstand voor het oplossen van problemen voor meetverschillen, waardoor u onderscheid maakt tussen gereedschapsgerelateerde problemen en procesfouten. We bieden ook gratis instructiebronnen, zoals videogidsen over de juiste ringmeterafhandeling, best practices op opslag om corrosie te voorkomen en tips voor het integreren van meters in geautomatiseerde kwaliteitscontrolesystemen.

Het kiezen van Storaen betekent gemoedsrust krijgen via een after-sales ecosysteem dat prioriteit geeft aan uw operationele efficiëntie. Of u nu een enkele gewone ringgage gebruikt voor basisinspecties of een complexe masterringmetjes voor ISO -certificeringsaudits, onze ondersteuning groeit met uw behoeften. We verkopen niet alleen tools; We zorgen ervoor dat ze essentiële activa blijven in uw kwaliteitsborgingskader, ondersteund door de expertise en middelen van een wereldleider in precisiemetrologie. Vertrouw in Storaen om uw metingen nauwkeurig te houden, uw processen conform en uw bedrijf vooruit gaan – over het algemeen en voor de komende jaren.
