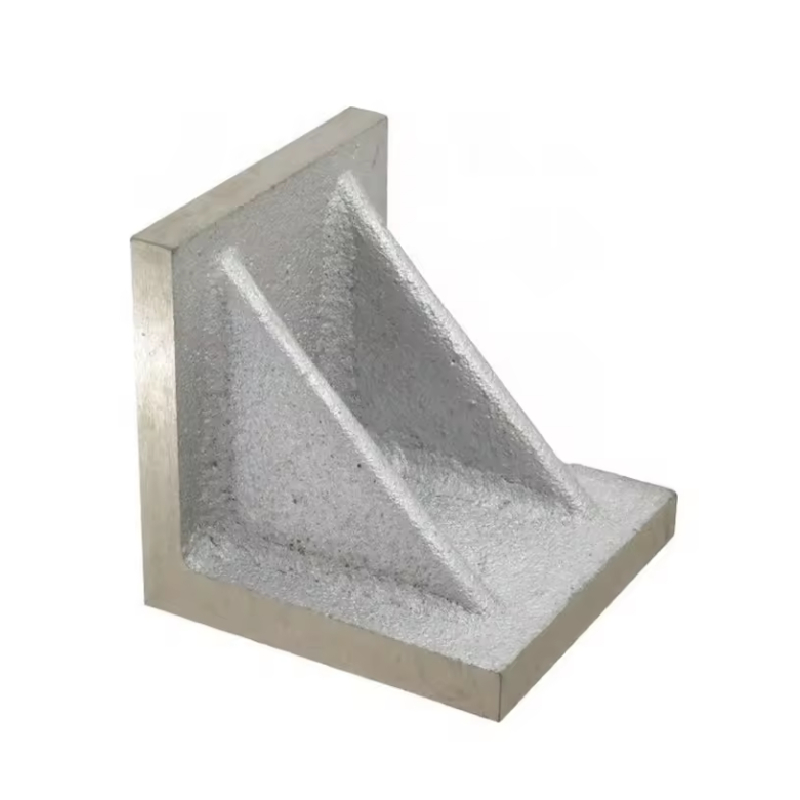

Gietijzeren hoekplaten

Productcode: gietijzeren gebogen plaat, t-groove gietijzeren gebogen plaat, inspectie gietijzeren gebogen plaat

De voordelen van gietijzeren buigplaten zijn hoge precisie, goede slijtvastheid en eenvoudig onderhoud.

Gietijzeren buigplaatspecificaties: 200 × 200 ~ 800 × 600 (millimeters) Precisie: niveau 0, niveau 1, niveau 2, niveau 3.

Gietijzeren gebogen platen worden vervaardigd volgens de JB6092-85-standaard, gemaakt van HT200-HT300-materiaal. Het werkoppervlak neemt schraap- en slijpechnologie aan, die wordt gebruikt voor componentinspectie en klem in mechanische verwerking.

Toepassing van gietijzeren buigplaat: gebruikt voor het inspecteren van de 90 ° -hoek van werkstukken, het controleren van de wederzijdse loodrechtheid van gerelateerde oppervlakken van componenten tijdens het onderhoud van apparatuur, en ook vaak gebruikt voor markering door fitters. Het kan ook vaak worden gebruikt voor inspectie, installatie en verticale oppervlakte -inspectie van machine -gereedschap en kan de verticaliteit van werkstukken op gietijzeren platte platen controleren. Het is geschikt voor een zeer nauwkeurige mechanische en instrumentinspectie en inspectie van niet-verticaliteit tussen machinegereedschap.

Plaats van herkomst: Hebei, China

Garantie: 1 jaar

Aangepaste ondersteuning: OEM, ODM, OBM

Merknaam: Storan

Modelnummer: 2012

Materiaal ： Aangepast

Nauwkeurigheid ： Aangepast

Bedieningsmodus ： Aangepast

Itemgewicht ： Aangepast

Capaciteit ： Aangepast

Productnaam: gietijzeren hoekplaat

Materiaal: HT200-300

Grootte ： Aangepast

Hardheid van werkoppervlak: HB160-240

Gieterijproces: harszandgieten

Structuur ： Aangepast

Schilderen ： Primer en gezichtsverf

Precisiekwaliteit: 1-3

Werktemperatuur ： (20 ± 5) ℃

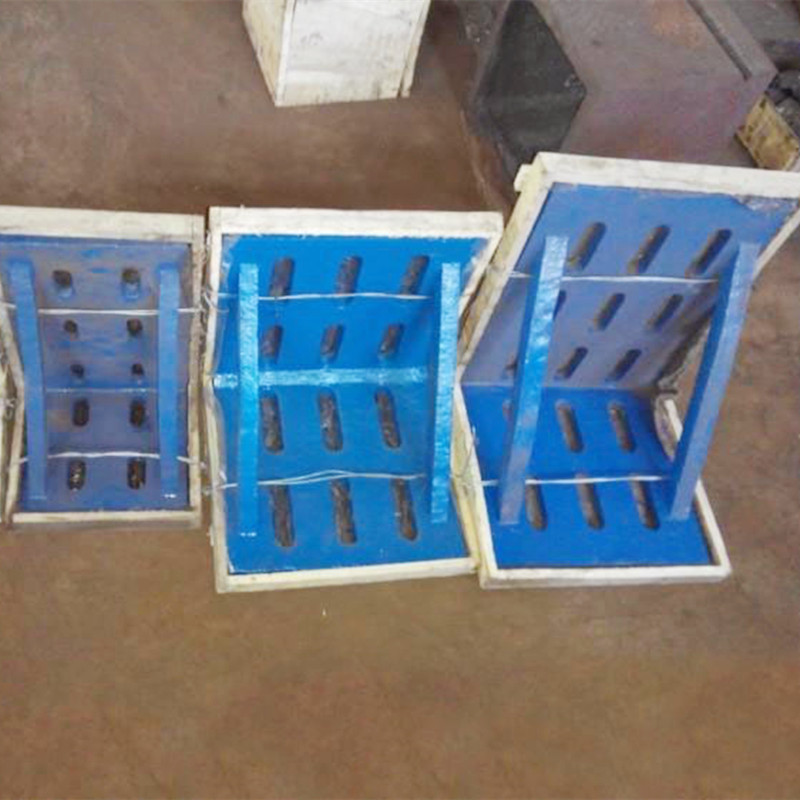

Verpakking: multiplexbox

Doorlooptijd

Materiaal: HT200-300

Specificatie: aanpassen

Hardheid van het werkoppervlak: HB160-240

Oppervlaktebehandeling: schrapen, grondafwerking of bewerkte afwerking

Foundry Process: Hars Sand Casting

Schilderen: primer en schminken

Oppervlaktecoating: werkoppervlak bedekt met beitolie en niet-werkend oppervlak bedekt met anticorrosie-verf

Werktemperatuur: (20 ± 5) ℃

Precisiekwaliteit: 1-3

Verpakking: multiplexbox

Onderhoudsarme ontwerp van gietijzeren hoekplaten: HB160-240 Hardheid voor een lange levensduur

Bij industriële bevestiging moeten gietijzeren hoekplaten zwaar gebruik doorstaan zonder frequent onderhoud. Storaen maakt gebruik van HT200-HT300 grijs gietijzer (HB160-240) om oplossingen voor het gieten van hoekplaatsen te maken die onderhoud minimaliseren-ideaal voor workshops waar downtime van het gereedschap kostbaar is. Dit is hoe ons ontwerp met gemak zorgt voor duurzaamheid:

1. Hardheid voor slijtage en impactweerstand

Onze gietijzeren doos hoekplaatmodellen (160–240HB) verlaagden zachtere materialen met 2x:

Slijstenweerstand: Pearlitische microstructuur is bestand tegen meer dan 10.000 klemcycli zonder 90 ° vierkante kwadratenheid te verliezen (± 5 ‘tolerantie), cruciaal voor frees/boorbeschermers waarbij constant gereedschapscontact beschadigt met alternatieven voor lagere hardheid.
Impact -veerkracht: 200 – 300 mpa treksterkte absorbeert kleine effecten, vermijdt deuken/scheuren die aluminiumplaten plagen en frequente reparaties vereisen.

2. Stress-verlichte stabiliteit

Een tweestapsproces zorgt voor blijvende precisie:

Harszandgieten: uniforme wanden (15-30 mm) en 550 ° C gloeien elimineren 90% gietstress, waardoor kromtrekken wordt voorkomen. Handhaaft klasse 2 vlakheid (≤0,02 mm/m) over 600 mm, stabiel over 10 ° C – 40 ° C.
Duurzame oppervlakteafwerkingen: gemalen (ra ≤3,2 μm) is bestand tegen koelvloeistofopbouw; Optioneel handschrapen (RA ≤1,6 μm) voegt geen extra onderhoud toe – in tegenstelling tot afschermingscoatings op goedkopere platen.

3. Corrosie- en wrijvingscontrole

Onderhoudsarme functies voor harde omgevingen:

Natuurlijke bescherming: dicht gietijzer vermindert roest met 50% versus staal; 5 μm beetolieolie -coating breidt de weerstand uit in vochtige workshops.
Zelfverminderingsgrafiet: vermindert wrijving tussen plaat en werkstukken, waardoor de noodzaak van frequent oliën wordt geëlimineerd-veel voorkomend met andere materialen.

4. Toepassingen met veel aanvraag

Bewezen in zware scenario’s:

Zware machines bevestigen: 600×400 mm gietijzeren hoekplaat ondersteunt dagelijks 300 kg motorblokken gedurende 5+ jaar zonder degradatie, waardoor $ 2.000+ aan jaarlijkse resurfacing -kosten wordt bespaard.
Geautomatiseerde inspectie: stabiele HB180 -oppervlak handhaaft 90 ° uitlijning (± 10 ") in robotachtige CMM -opstellingen, waardoor de kalibratiefrequentie met 75% wordt gesneden en de doorvoer stimuleert.

5. Storaen’s onderhoudsarme belofte

Duurzaam ontwerp: van 200×200 mm bank tot 800x600mm industriële modellen, geen fragiele componenten of complexe coatings.
Kwaliteitsborging: voldoet aan GB/T 6092-85/ISO 1101, ondersteund door een garantie van 1 jaar tegen hardheidsverlies of drift.
Longevity Advantage: 3X Service Life of Generic Plos, waardoor de totale eigendomskosten worden verlaagd voor betrouwbare productie.

Kies Storaen’s gietijzeren hoekplaten voor probleemloze precisie. Onze gietijzeren dooshoekoplossingen combineren HB160-240 hardheid, stressvrije gieting en corrosieweerstand om langdurige prestaties te leveren met minimaal onderhoud. Focus op uw workflow – we zullen de duurzaamheid afhandelen.

Gietijzeren hoekplaattoepassingen: het maken van armatuur & 90 ° vierkante controle

Bij precisieproductie zijn gietijzeren hoekplaten essentieel voor stabiele bevestiging en geometrische nauwkeurigheid, vooral wanneer 90 ° vierkante vierkantigheid van cruciaal belang is. Storaen’s Angle Plate Casting Solutions bieden de stijfheid en duurzaamheid om uit te blinken in twee sleutelrollen: inspectie van armatuur en vierkante inspectie.

1. Bijlage: precisiepositionering voor bewerking

Storaen’s gietijzeren hoekplaten creëren betrouwbare bases voor werkstukklemmen:

Zware stabiliteit: gemaakt van HT200-HT300 gietijzer (160-240HB), ze zijn bestand tegen 200 kg+ ladingen zonder vervorming-ideaal voor CNC-frezen automotive transmissiebehuizen. Een 400×300 mm gietijzeren doos hoekplaat zorgt ervoor dat geboorde gaten exacte 90 ° uitlijning met paringsoppervlakken behouden, waardoor fouten fouten worden verminderd.
Modulair T-slotontwerp: standaard 14-24 mm T-slots (± 0,1 mm tolerantie) accepteren snelle klemmen en indicatoren, waardoor de installatietijd met 50% wordt gesneden in vergelijking met aangepaste stalen armaturen. Deze veelzijdigheid past bij werkwinkels die motorbevestigingen, kleppen en robotonderdelen hanteren met een enkele plaat van 600×400 mm.

2. 90 ° Vierkante controle: ervoor zorgen dat mechanische integriteit

Voor kritische loodrechtheidsverificatie:

CMM -kalibratie: Klasse 0 gietijzeren doos hoekplaten (≤0.0005 mm/m vlakheid) dienen als referentienormen voor inspectie van de ruimtevaartcomponenten, zoals straalmotorbeugels, waardoor 90 ° hoeken binnen ± 5 "zorgen om trillingsmoeheid te voorkomen.
Uitlijning van het machinetool: een 300×200 mm gietijzeren hoekplaat bevestigt spindel verticaliteit in draaibanken/molens tot ISO 1101, het verminderen van gereedschapslijtage met 15% en het verbeteren van de oppervlakteafwerking (ra ≤1,6 μm) in zware stalen sneden.

3. Storaen’s ontwerpvoordelen voor industriële behoeften

Trillingsdemping materiaal: HT200-HT300 gietijzer vermindert meetfouten met 40% in lawaaierige workshops, waardoor het vierkante machinaal wordt gehandhaafd.
Aangepaste oplossingen: op maat gemaakte 800x600mm-platen met versterkte ribben voor stempelarmaturen worden geleverd in 4-6 weken, waardoor de belastingsverdeling wordt geoptimaliseerd voor gebruik van zwaar gebruik.
Kwaliteitsborging: elke plaat voldoet aan GB/T 6092-85/ISO 1101 via CMM-testen, met een garantie van 1 jaar tegen kwadratenwaandelijkheid voor toepassingen met hoge inzet.

4. Impact industrie: efficiëntie en nauwkeurigheid

Automotive: een leverancier van Tier 1 gebruikt onze hoekplaat gieten om cilinderkoppen met armatuur, het bereiken van ± 0,01 mm loodrechtheid en het elimineren van het herwerken van de motorassemblage.
Aerospace: gietijzeren doos hoekplaten zorgen ervoor dat vleugelribklinkgaten zich uitlijnen met rompframes, waardoor het vliegtuigmontagetijd met 30%wordt verkort.

Storaen’s gietijzeren hoekplaten empoweren precisie bij het vaststellen van en vierkante controles. Ontwikkeld voor zware ladingen en herhaalbare nauwkeurigheid, onze hoekplaatcastingoplossingen verkorten de installatietijd, verbeteren de levensduur van het gereedschap en voldoen aan de strengste industriële normen, ondersteund door een merk dat zich inzet voor de productie van uitmuntendheid.
