3D -lassentafel

Plaats van herkomst ： Hebei

Garantie: 1 jaar

Aangepaste ondersteuning: OEM, ODM

Merknaam: Storan

Modelnummer: 2005

Productnaam: 3D flexibel lasplatformmateriaal

Materiaal ： Gietijzer/staal

Toepassing: industrie

Poriegrootte Tolerantie ： ± 0,05 mm

oppervlaktebehandeling t ： oppervlakte nitriden

Vlakheid ： 0,02 mm/1000 mm

Ruwheid: RA1.6-RA3.2

Proces: CNC -bewerking

Type: Molding Press

Certificaat: ISO9001: 2008

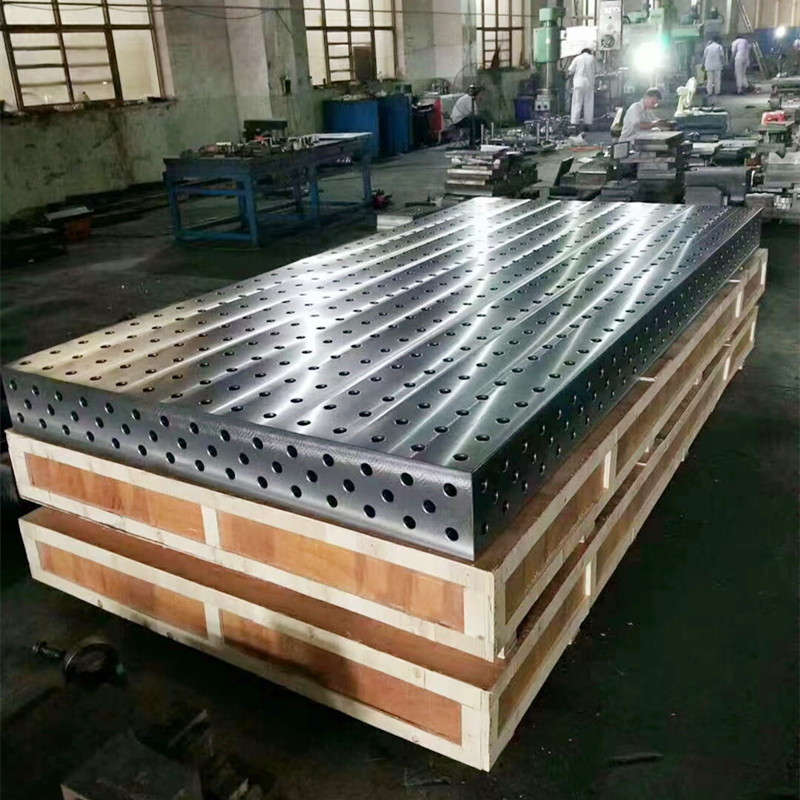

Verpakkingsdetails ： Multiplexbox 3D -lastabel met accessoires OEM HT300 Zwarte oxide -afwerking 3D Flexibele lastabel

Verkoop eenheden ： Enkele item

Enkele pakketmaat ： 100x100x20 cm

Enkel bruto gewicht ： 5000 kg

Doorlooptijd

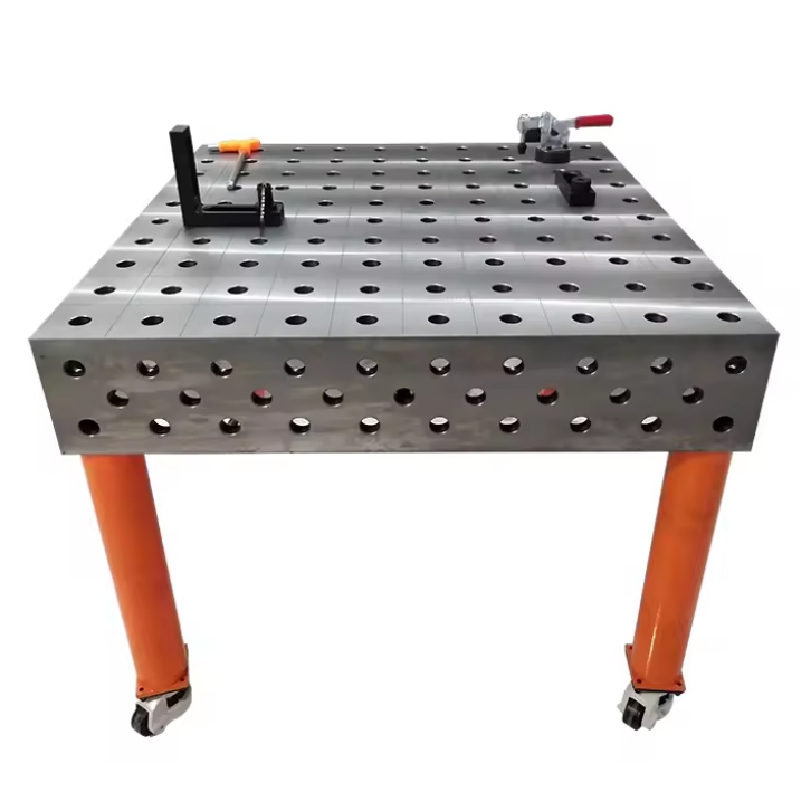

3D -lassentafel

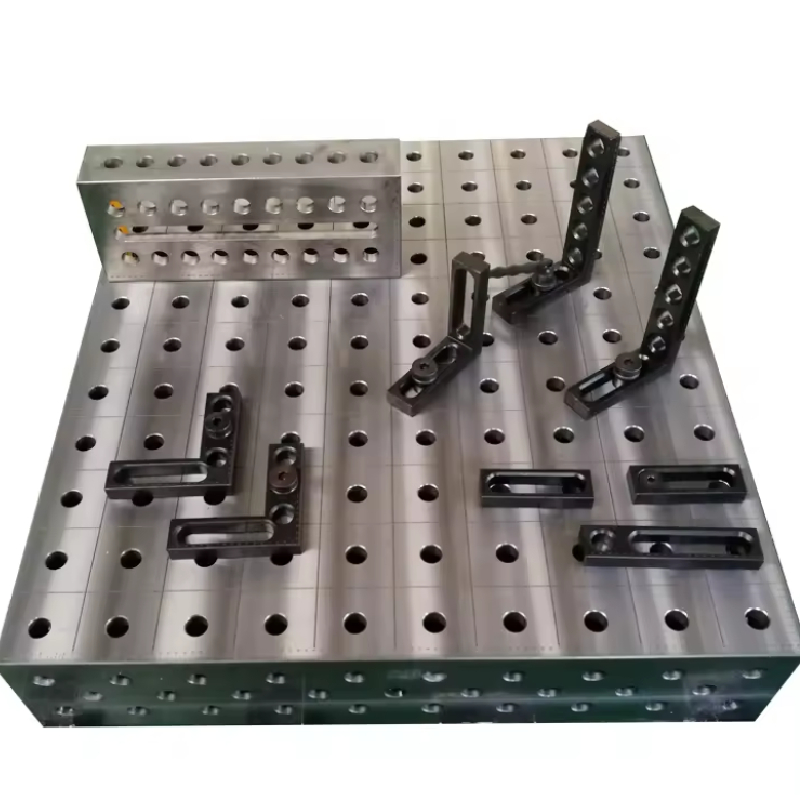

3D -lasplatform is een geavanceerd lasplatform, het platform

en vier zijden worden verdeeld met gaten van 28, gebruikt om te coördineren met

de 3D flexibele armatuur, om snelle positionering en klem van het werkstuk te bereiken

dat moet worden gelast. De voordelen van een 3D -lasplatform zijn een hoog rendement,

Hoge precisie en lage kosten. Een set 3D -lasgereedschapssystemen kan in principe

voldoen aan alle lasonderdelen van de klant.

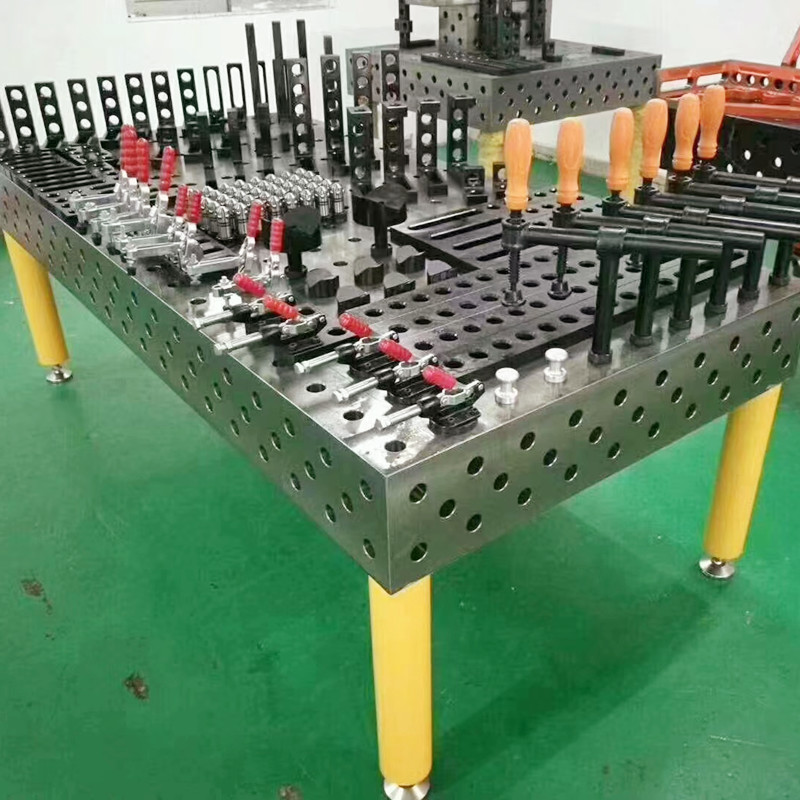

Componenten kunnen worden uitgerust nadat u het volgende selecteert:

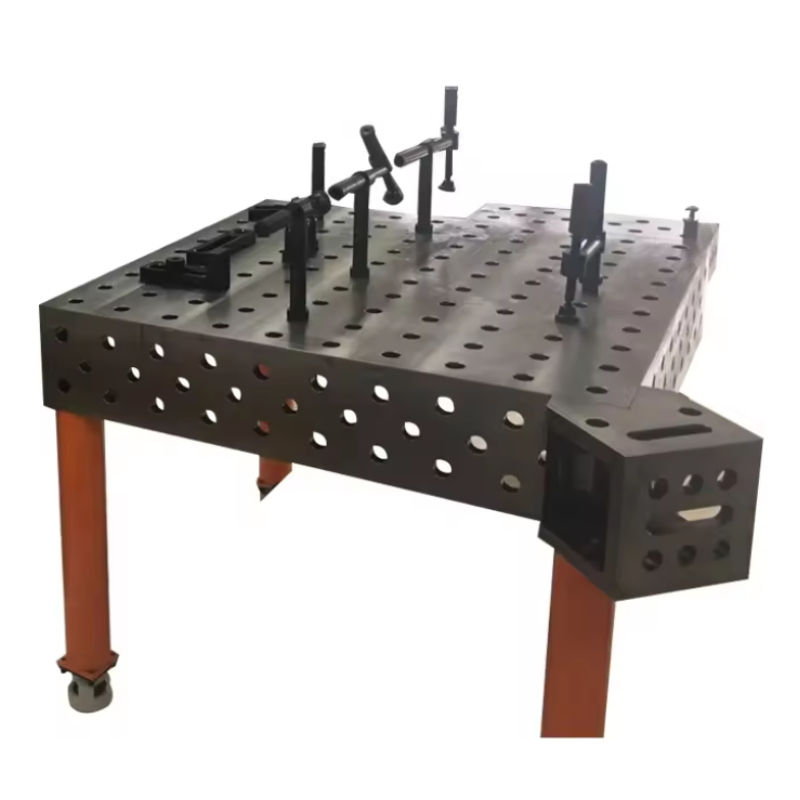

1, Tools voor het ondersteunen: U-vormige kubuskoffer, L-vormige kubuskast, hoekondersteuning en hoekmeter

2, reserveonderdelen voor het vinden van:

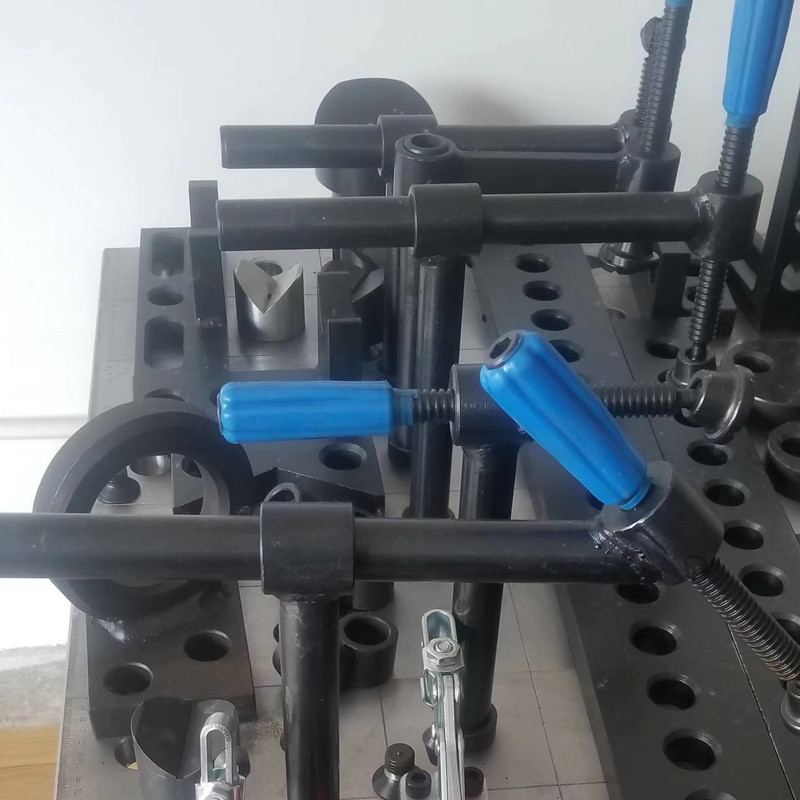

3, Tools voor klemmen en repareren

4, reserveonderdelen voor het vergrendelen van werkstuk

5, Hulpmiddelen

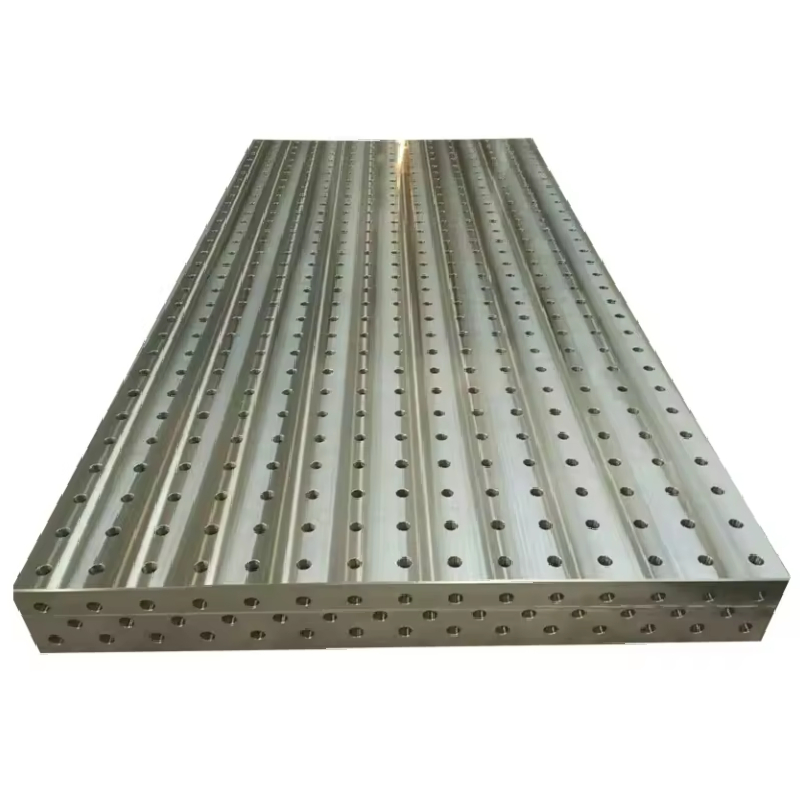

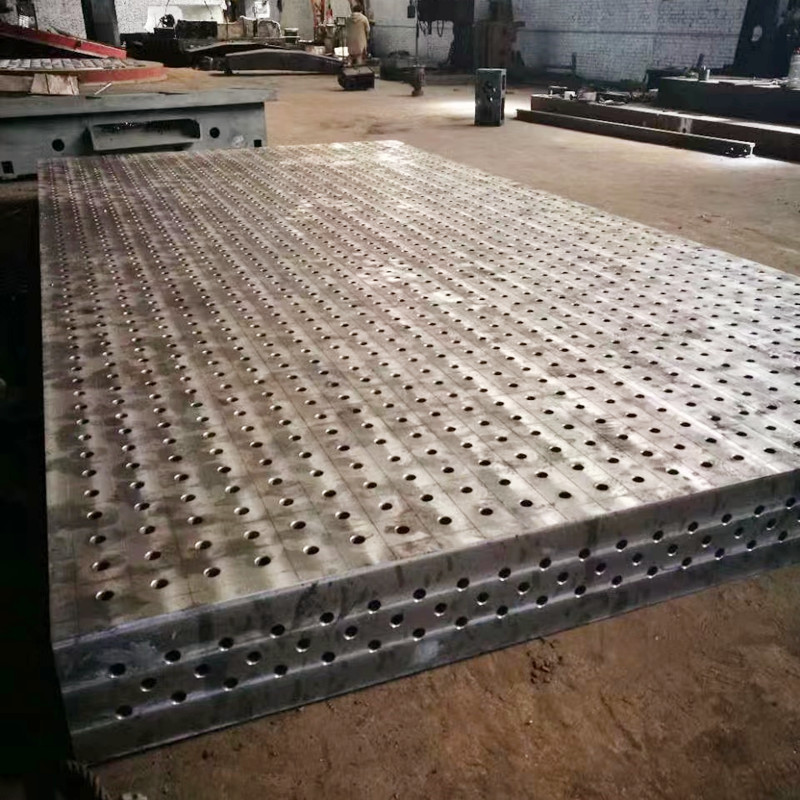

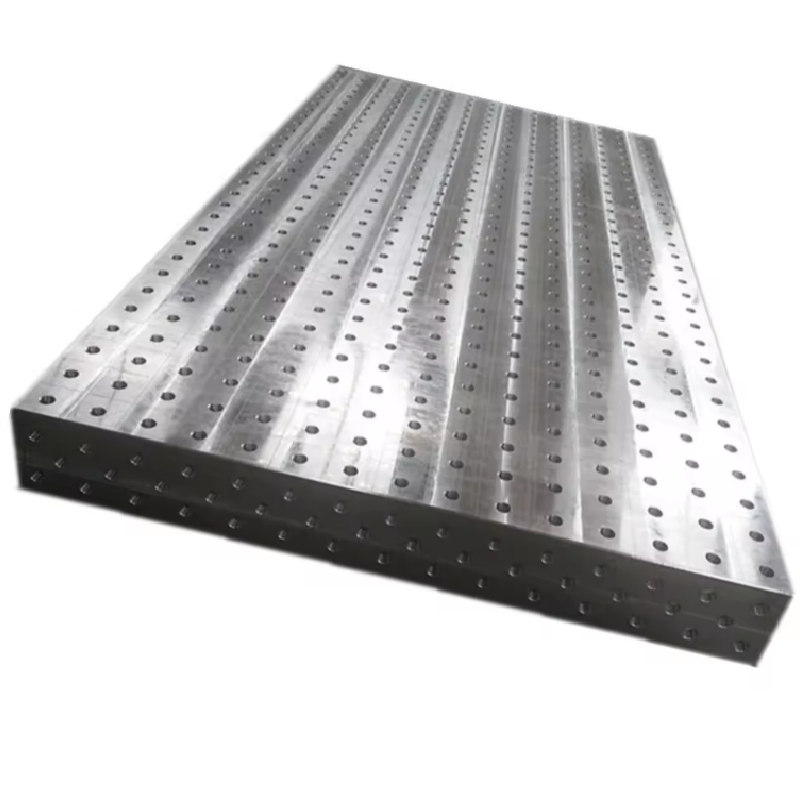

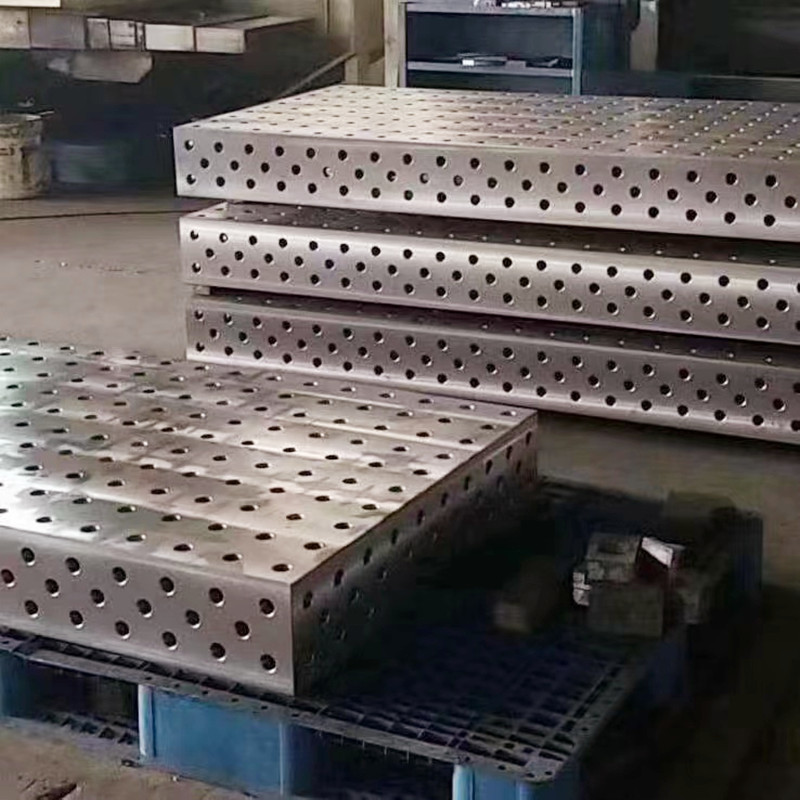

3D lastabel 1.2×2.4 1×2 1,5×3 2x4m hebben in voorraad gietijzeren tabel en armatuurtabel

• - Dimensions:1000X1000mm-2000X4000mm
• - Vijf werkende oppervlakken waarop het locatiestuk kan worden geïnstalleerd. Kan ook worden uitgebreid via een van de vijf werkoppervlakken.
• - Het materiaal is verdeeld in: stalen lastafels (Q345) en gietlassentafels (HT300).

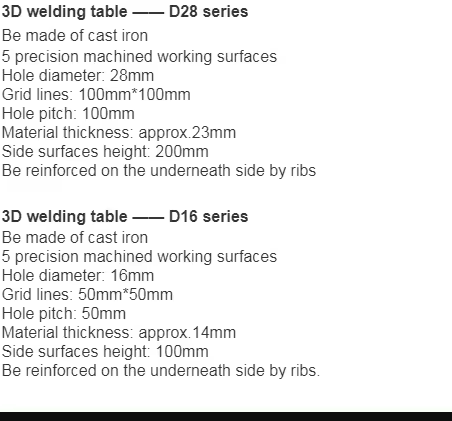

• - De gatdiameter is verdeeld in: D28 -serie en D16 -serie.
• - Diagonaal rooster: D28 is 100*100 mm; D16 is 50*50 mm.

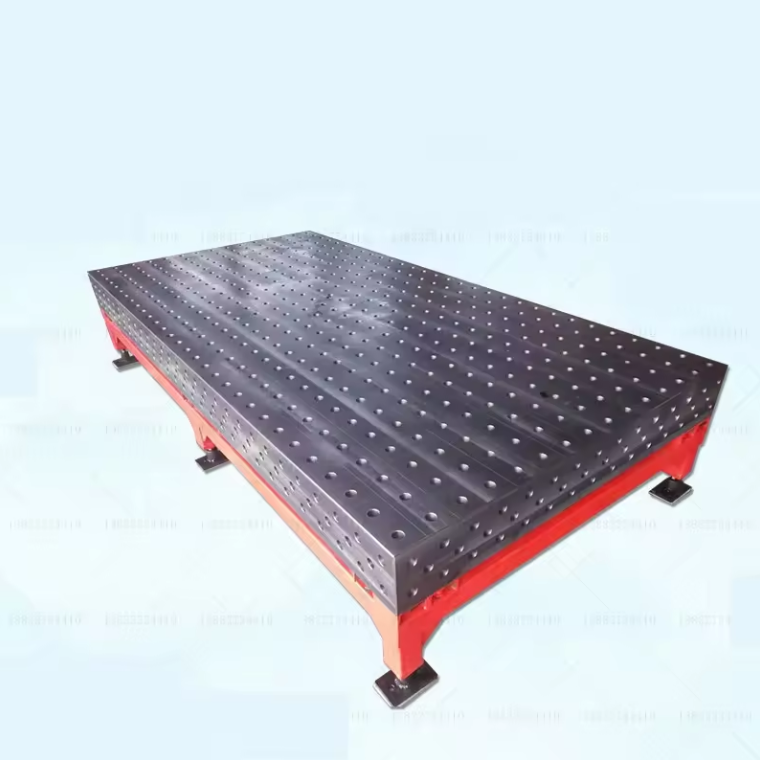

Ondersteunend: Benen, stalen frame en hydraulische liftdoos, volgens de vereiste.

Het 3D -lasplatform is een universele armatuur die speciaal is ontworpen voor de productie van gelaste producten; Gebruikt voor het lassen van gemak, flexibiliteit en veel verschillend van traditionele lasmethoden.

Driedimensionale gatsysteemcombinatie flexibele lasprocesapparatuur.

Drie dimensies: vertegenwoordigen drie richtingen. Over het algemeen zijn armaturen longitudinaal en transversaal zonder verticale richtingen. Het platform heeft twee richtingen en de vier randen kunnen worden gebruikt voor verticale installatie, waardoor een driedimensionale combinatie wordt bereikt.

Gatensysteem: Het belangrijkste kenmerk van deze armatuur is dat van het platform tot de accessoires standaard gaten zijn zonder traditionele threads of T-slots. In combinatie met snelle vergrendelingspinnen kan de montage sneller en handiger worden gemaakt en kan positionering worden bereikt.

Combinatie: Omdat alle bijlagen vooraf zijn gemaakt, kunnen ze worden gecombineerd en aangepast volgens de behoeften van het product.

Flexibiliteit: Met de bovengenoemde functies kan de hele set apparatuur veranderen volgens de wijzigingen van het product. Een reeks armaturen kan voldoen aan de behoeften van verschillende producten of tientallen producten, waardoor het proces van productonderzoek en ontwikkeling en proefproductie aanzienlijk wordt versneld, waardoor veel mankracht, materiële middelen en financiële middelen worden bespaard (milieuvriendelijke en koolstofarme producten).

Las: Dit product is een universele armatuur die speciaal is ontworpen voor de productie van gelaste producten; Gebruikt voor het lassen van gemak, flexibiliteit en veel verschillend van traditionele lasmethoden.

De basisvereisten voor anti-rust-primer op een 3D-lasplatform zijn: goede hechting aan het oppervlak van het gieten, goede anti-roestprestaties, goede hechting aan de bovenste laag verf en eenvoudige constructie en opslag.

Topfuncties om naar te zoeken in een 3D -lassentabel

Bij het selecteren van een 3D -lassentabel is het essentieel om verschillende functies te overwegen die de productiviteit en precisie in uw lasprojecten aanzienlijk verbeteren. Een hoogwaardige 3D-lastabel kan het verschil maken bij het bereiken van optimale resultaten. Hier zijn de beste functies om naar te zoeken:

1. Robuuste constructie: een stevige 3D-laspabel moet worden gemaakt van hoogwaardige materialen die kunnen weerstaan om zware belastingen en de ontberingen van lasprocessen te weerstaan. Zoek naar tafels geconstrueerd uit duurzaam staal of gietijzer, wat zorgt voor een lange levensduur en stabiliteit.

2. Modulariteit: de mogelijkheid om uw installatie aan te passen en aan te passen is cruciaal. Een modulaire 3D-lastabel maakt de integratie van verschillende add-ons en accessoires mogelijk, zodat u uw werkruimte kunt aanpassen aan specifieke projecten, of het nu kleinschalige ingewikkelde ontwerpen of grote assemblages zijn.

3. Precisiebewerking: om de uiterste nauwkeurigheid te bereiken, moeten de oppervlakken en slots in de 3D -lasplaat nauwkeurig worden bewerkt. Zoek naar tafels die een roosterpatroon bieden met nauwkeurig verdeelde gaten en slots, die de veilige klem en positionering van werkstukken vergemakkelijken.

4. Veelzijdige klemopties: effectieve klemoplossingen zijn van vitaal belang om stabiliteit tijdens het lasproces te waarborgen. Een kwaliteit 3D -lassentabel moet een verscheidenheid aan montagepunten en klemmen bieden, waardoor flexibele configuraties mogelijk zijn en verschillende vormen en materialen worden vastgehouden.

5. Compatibiliteit met armaturen: Zorg ervoor dat de 3D -laslassentabel die u kiest compatibel is met verschillende bevestigingssystemen. Deze compatibiliteit zal uw vermogen verbeteren om snel en efficiënt aangepaste installaties te maken, waardoor u tijd bespaart en de productiviteit verhoogt.

6. Oppervlaktebehandeling: een oppervlak dat bestand is tegen besmetting en slijtage is van vitaal belang in een lasomgeving. Zoek naar tafels met anti-spattencoatings of afwerkingen die helpen een schoon werkoppervlak te behouden en de levensduur van de tafel te verlengen.

Voordelen van het gebruik van een 3D -lastabel voor precisiewerkzaamheden

In de wereld van metaalfabricage is het bereiken van nauwkeurigheid en precisie van het grootste belang voor succesvolle projecten. Een van de meest effectieve tools die beschikbaar zijn voor lassers is de precisie 3D -lassentabel. Deze essentiële apparatuur verhoogt niet alleen de productiviteit, maar verbetert ook de kwaliteit van het afgewerkte werk aanzienlijk.

Een precisie 3D -lassentabel is ontworpen met een robuust raamwerk dat mogelijk aanpasbare setups mogelijk maakt die zijn afgestemd op de specifieke vereisten van elk project. Het oppervlak is meestal gemaakt van hoogwaardige materialen, waardoor duurzaamheid en stabiliteit zorgt tijdens lasbewerkingen. Deze stabiliteit kan voorkomen dat kromtrekken of vervorming van de metalen onderdelen wordt bewerkt, wat cruciaal is voor het handhaven van hoge precisienormen.

Een ander belangrijk voordeel van het gebruik van een precisie 3D -lassentabel zijn de geavanceerde mallen en armaturen die het kan herbergen. Veel van deze tafels worden geleverd met T-slots of gaten waarmee lassers componenten veilig kunnen vastklemmen. Deze functie is essentieel voor multidimensionale projecten, waarbij het handhaven van de juiste configuratie van vitaal belang is. Als gevolg hiervan wordt het risico op verkeerde uitlijning en fouten sterk verminderd, waardoor schone en precieze lassen mogelijk zijn.

Bovendien kan het gebruik van een precisie 3D -lastabel de workflow stroomlijnen en de tijd verminderen die aan elk project wordt besteed. Door een aangewezen werkruimte te bieden die georganiseerd en efficiënt is, kunnen lassers zich meer richten op de creatieve en technische aspecten van hun werk in plaats van op de opstelling. Deze verhoogde efficiëntie leidt tot hogere productiviteitsniveaus en uiteindelijk een betere winstgevendheid voor bedrijven.

Concluderend is investeren in een precisie 3D -lasplaat een game -wisselaar voor elke professionele lasser die hun vak wil verbeteren. Met zijn vermogen om stabiliteit, aanpasbaarheid en efficiëntie te bieden, is het een onschatbare hulpmiddelen die hoogwaardig en nauwkeurig laswerk ondersteunt. Of u nu een ervaren expert bent of een beginner in het lasveld, het gebruik van een precisie 3D -lasplaat zal uw projecten ongetwijfeld naar het volgende niveau verheffen.

Kernfuncties en industriële applicatiewaarde van 3D -lastabellen

Storaen’s 3D-lastabellen herdefiniëren de precisie en efficiëntie in industriële lassenfabricage, die dienen als veelzijdige modulaire platforms die zijn ontworpen om de positionering van het werkstuk, de integratie van de armatuur en de lasbewerkingen van meerdere as te stroomlijnen. Als een toonaangevende leverancier van lasfabricagetabellen, leveren we oplossingen die een hoge stijfheid, aanpasbare configuraties en herhaalbare nauwkeurigheid combineren-essentieel voor moderne productieomgevingen die nul-beschadigde lasresultaten eisen.

Precisiepositionering in de kern

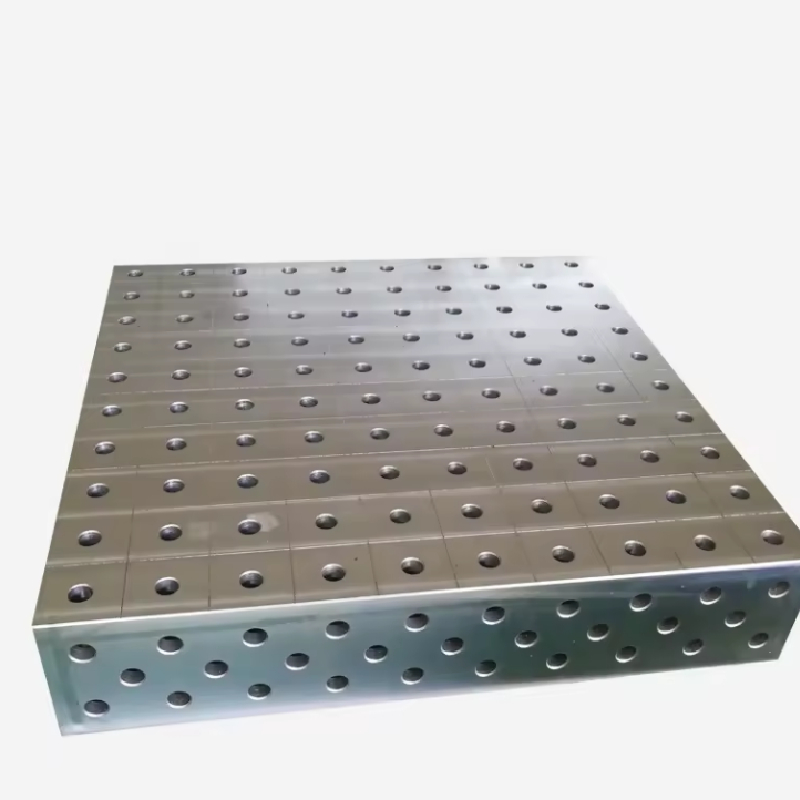

In het hart van ons 3D-lassentafelontwerp is een vijfzijdig rooster van precisiemachine-gemarkeerde gaten (D28- of D16-serie), waardoor naadloze bevestiging van klemmen, hoeken en armaturen over het bovenoppervlak en alle vier zijpanelen mogelijk wordt. Dit rastersysteem (100×100 mm of 50×50 mm afstand) zorgt voor positionele nauwkeurigheid binnen ± 0,05 mm, waardoor het giswerk wordt geëlimineerd bij het uitlijnen van complexe componenten zoals automotive chassisframes, ruimtevaartbeugels of zware machines. Het resultaat? Een herhaalbare lasopstelling die de proef-en-erroraanpassingen met 60%vermindert, cruciaal voor massaproductie waarbij consistentie niet-onderhandelbaar is.

Modulaire flexibiliteit voor diverse fabricagebehoeften

Onze fab -tafels van lassen gedijen op aanpassingsvermogen:

Multi-platformintegratie: standaardgroottes (1000×1000 mm tot 2000×4000 mm) kunnen samen worden vastgebout met behulp van snelle lock-pinnen, waardoor uitgebreide werkoppervlakken worden gecreëerd voor oversized projecten-ideaal voor scheepsbouw of agrarische montage van de landbouwapparatuur.
Wijzigingen van gereedschapsvrije armatuur: compatibel met een breed scala aan lasaccessoires (U-blokken, T-slots, magnetische klemmen), de tabel maakt een snelle herconfiguratie tussen verschillende taken mogelijk, het instellen van de bevestigingsmisbruik met 50% in vergelijking met traditionele tabellen met vaste positie.
Zware laadcapaciteit: geconstrueerd uit HT300 gietijzer of Q345 staal met geribbelde onderbouw, deze tabellen zijn bestand tegen statische belastingen tot 2700 kg, ter ondersteuning van zelfs de grootste industriële componenten zonder afbuiging-een must voor graafmachines of kraanstructuurfabricage.

Industriële toepassingen: waar precisie voldoet aan de productiviteit

Automotive productie

Gebruik als lasfabricagetafel voor het monteren van auto -lichaamsframes, waardoor spotlassen in ± 0,1 mm worden uitgelijnd om te voldoen aan OEM -kwaliteitsnormen. De anti-spattencoatingoptie beschermt het oppervlak tegen lasafval, waardoor de levensduur van de services wordt verlengd in productielijnen met een groot volume.

Ruimtevaart en verdediging

Cruciaal voor het fabriceren van lichtgewicht aluminiumlegeringsstructuren (bijv. Aircraft Motor Mounts), waarbij de thermische stabiliteit van de tafel (minimale expansie onder laswarmte) en vlakheid (0,02 mm/1000 mm) dimensionale afwijking voorkomen die de vluchtveiligheid in gevaar kan brengen.

Zware machines en apparatuur

De go-to-oplossing voor het lassen van bulldozerframes of industriële pompomhulsels, dankzij het robuuste constructie en het modulaire ontwerp dat oneven gevormde werkstukken herbergt via installaties op maat.

Waarom Storaen 3D -lastafels voorop lopen

Voorbij de kernfuncties, onze tabellen zijn voorzien:

Vooruitgaande oppervlakteafwerking: een grondoppervlak (RA1.6-RA3.2) zorgt voor gladde armatuurbeweging en precieze uitlijning, terwijl optionele nitridebehandeling de slijtvastheid in schurende lasomgevingen verbetert.
Wereldwijde standaardcompliantie: gecertificeerd aan ISO 9001 en JB/T7974-99, onze 3D-lasplaatsen voldoen aan de rigoureuze eisen van internationale fabricagestandaarden, waardoor gemoedsrust wordt geboden in grensoverschrijdende projecten.

Verhoog uw lasproces met Storaen

Of u nu een compacte fab-tabel van lassen nodig hebt voor prototyping of een grootschalige 3D-lasplaat voor massaproductie, de oplossingen van Storaen leveren de precisie, duurzaamheid en flexibiliteit die nodig is om voorop te blijven in de moderne fabricage. Door de installatietijd te minimaliseren, compatibiliteit van de armatuur te maximaliseren en te zorgen voor herhaalbare nauwkeurigheid, transformeren onze tabellen lassen van een handmatig, foutgevoelig proces in een gestroomlijnde, geautomatiseerde workflow-die uw team bevordert om beter, sneller en met een ongeëvenaard vertrouwen te bouwen.

Accessoire -systemen en aangepaste oplossingen voor 3D -lastabellen

Storaen’s 3D -lassentafels worden aangevuld met een uitgebreid accessoiresysteem en op maat gemaakte aangepaste oplossingen, ontworpen om veelzijdigheid, precisie en aanpassingsvermogen voor elke behoefte aan lasfabricage te maximaliseren. Of u nu standaardcomponenten nodig heeft voor snelle opstelling of op maat gemaakte wijzigingen voor unieke projecten, ons aanbiedingen transformeren uw lasfabricagetabel in een zeer gespecialiseerd werkstation – ingekort om te voldoen aan de veeleisende eisen van de moderne productie.

Modulair accessoire ecosysteem voor naadloze integratie

Onze plug-and-play-accessoires verbeteren de functionaliteit van uw las Fab-tabel, waardoor snelle configuratiewijzigingen en geoptimaliseerde workflow mogelijk worden:

Ondersteunings- en nivelleringsgereedschap: verstelbare stalen benen met anti-vibratie-kussens zorgen voor een stabiele opstelling op ongelijke winkelvloeren, terwijl hydraulische hefsystemen (100-500 mm hoogtebereik) ergonomische positionering voor overhead of moeilijk te bereiken lassen mogelijk maken.

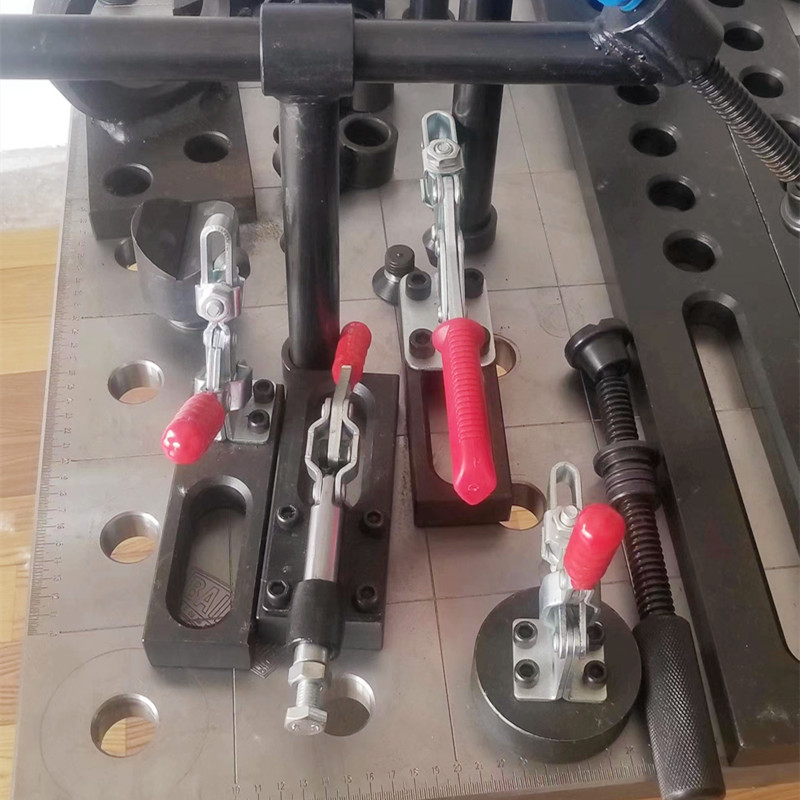

FixTuring- en klemoplossingen: een reeks magnetische klemmen, schakelklemmen en U-blokken (compatibel met D28/D16 Hole-systemen) Beveilig werkstukken van alle vormen en maten, met snel-afgifte mechanismen die de installatietijd van de armatuur verminderen met 40%. Hange beugels (0–90 ° verstelbaar) en precisie vierkanten helpen bij de uitlijning van meerdere as, cruciaal voor complexe assemblages zoals robotarmen of spanningen in de ruimtevaart.
Safety & Protection Add-ons: anti-spattencoatings (toegepast op tafeloppervlakken) en verwijderbare spatbeschermers minimaliseren puinaccumulatie, terwijl warmtebestendige matten het rastersysteem beschermen tegen langdurige blootstelling aan lasbogen-de servicevenstaat van de tabel in de levensduur van hoge intensiteit in fabricage-omgevingen.

Aangepaste oplossingen: ontwikkeld naar uw visie

Afmetingen en configuraties op maat

Naast standaardgroottes (1000×1000 mm tot 2000×4000 mm), ontwerpen we 3D-lassentafels in aangepaste lengtes, breedtes en hoogten-inclusief oversized platforms (tot 5000×3000 mm) voor projecten op industriële schaal. Niet-rectangulaire vormen (cirkelvormige, L-vormige) en verzonken bevestigingsgebieden zijn geschikt voor gespecialiseerde machines of geautomatiseerde lasrobots, waardoor naadloze integratie in uw productielijn wordt gewaarborgd.

Precisie-gemarkeerde functies

Aanpassing van het gatensysteem: de afstand van de gat (bijv. 75x75mm voor hybride roosters) aanpassen of metrische/imperiale draadtypen (M12, ½ ”-13 UNC) opgeven om bij bestaande armaturen te matchen, waardoor de behoefte aan adapterplaten wordt geëlimineerd.
Oppervlaktebehandelingen: kies uit grondafwerkingen (RA1.6 voor standaardgebruik) of super afgewerkte oppervlakken (RA0.8 voor uitlijning van metrologie-kwaliteit), met optionele nitridende (HV900+) om de hardheid te verbeteren en de schuurslijtage te weerstaan in zware toepassingen.

Industriespecifieke wijzigingen

Automotive: geïntegreerde T-slots voor uitlijning van transportbanden, ideaal voor high-speed auto-deel lascellen.
Aerospace: niet-magnetische roestvrijstalen inzetstukken om interferentie met gevoelige NDT-apparatuur (niet-destructieve test) te voorkomen tijdens het lassen van aluminiumlegering.
Marine: Epoxy-gecoate onderkant voor corrosieresistentie in zoutwateromgevingen, gecombineerd met versterkte hoekbeugels voor offshore rig component fabricage.

Snelle turnaround & globale ondersteuning

Stock Accessories: de meeste klemmen, benen en nivelleringstools worden binnen 24 uur verzonden, waardoor minimale downtime voor productielijnaanpassingen zorgt.
Aangepaste doorlooptijden: standaard aangepaste tabellen (niet-complexe ontwerpen) worden geleverd in 15-20 dagen, met speciale technische ondersteuning om tekeningen en materiaalselecties te verfijnen (bijv. Roestvrij staal voor toepassingen voor voedselkwaliteit).
Gecertificeerde kwaliteit: alle aangepaste 3D-lastafels ondergaan rigoureuze platheidstests (0,02 mm/1000 mm) en validatie met belasting, vergezeld van ISO 9001-conforme kalibratierapporten voor traceerbare kwaliteitscontrole.

Ontgrendel het volledige potentieel van uw las Fab Table

Met de accessoiresystemen van Storaen en aangepaste oplossingen wordt uw lasfabricagetabel meer dan een werkbank – het is een schaalbaar platform voor innovatie. Of u nu kant-en-klare componenten nodig hebt voor onmiddellijke productiviteitswinsten of een volledig op maat gemaakte 3D-lassentafel voor een baanbrekend project, ons team combineert technische expertise met productie-behendigheid om oplossingen te leveren die overeenkomen met uw visie. Verhoog uw lasbewerkingen met accessoires die zich aanpassen en aanpassingen die transformeren – omdat in fabricage, precisie is alles, en één maat past nooit allemaal.

De veelgebruikte anti-rust-primer is vetverf. Natuurlijke harsverf. Asfaltverf. Fosferen van verf, enz. Hun prestaties en applicatiebereik variëren. De gelaste platte plaat is schoongemaakt. Na het passeren van de inspectie. Gewoonlijk wordt anti -roestverf aangebracht op niet -gemachineerde oppervlakken of alle oppervlakken. Bij het aanbrengen moet zorgvuldig worden begrepen dat het handmatige schilderproces bij de selectie en productie van lasplaten over het algemeen eenvoudig is. Economisch handig en geschikt voor de productie van gietstukken met één stuk.

1. De werkomgeving van het lasplatform. De werkomgeving die geschikt is voor verschillende anti-reuzenverven varieert. Daarom moet men bij het kiezen de werkomgeving van de gelaste platte plaat begrijpen.
2.  Primer en topcoat hoeven niet te worden gekoppeld. Lassen platte platen, naast primer. En het moet bovenaan worden geverfd. De meeste topcoats worden toegepast na mechanische verwerking, dus de hechting tussen de primer en topjas moet worden overwogen. Over het algemeen worden primers en topcoats bereid met vergelijkbare verfmaterialen gekoppeld. Primers en topcoats bereid met verschillende soorten verf zijn mogelijk niet compatibel vanwege hun sterke hechting. Ze kunnen niet goed met elkaar binden. Daarom is het noodzakelijk om de prestaties van de verf te begrijpen.
3. De bouwmethode van anti-rust-primer. Elke anti-rust-primer heeft zijn eigen goede constructie- en coatingmethode. Om te bevestigen of de fabriek of workshop dergelijke omstandigheden heeft, wordt de gelaste platte plaat vervaardigd volgens de JB/T7974-99-norm. Het product wordt gemaakt in geribbelde plaat- en boxtype. Het werkende gezicht heeft een rechthoekige vorm, gemaakt van HT200 -materiaal. Het werkende gezicht neemt schraap- en slijpechnologie aan, en een V-vorm kan op het werkende gezicht worden bewerkt. T-vormig. U-vormige groeven en cirkelvormige gaten. Lange gaten, enz. Lassen platte plaat is een plat referentietool dat wordt gebruikt voor het lassen van werkstuk en de platte plaat moet volgens de installatievereisten op de horizontale worden aangepast. De belasting is gelijkmatig verdeeld op elk ondersteuningspunt. Bij gebruik bij een omgevingstemperatuur van 20 ± 5 ℃ moet trillingen worden vermeden.
